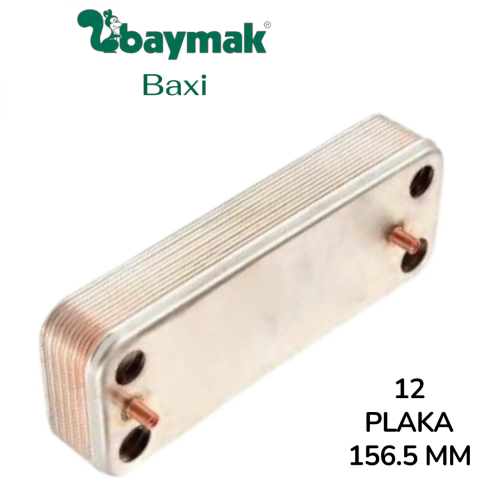

Baymak Baxi Kombi 12 Plakalı Eşanjör 156.5mm Plate
989,00 ₺
Baymak ve Baxi kombiler ile uyumlu 12 plakalı paslanmaz çelik plaka (kullanım suyu) eşanjörü. 156.5 mm aks mesafesi ile musluk sıcak suyunu anında ve yüksek verimle ısıtan, kirece, basınca ve korozyona dayanıklı birinci sınıf kombi yedek parça.
(156 – 156.5 mm bağlantı aralığına sahip Baymak Baxi kombiler ile uyumludur.)
✓Stokta Var
Baymak – Baxi Kombi 12 Plakalı Eşanjör (156.5 mm)
Teknik Parametreler ve Fiziksel Yapı
- Ürün Sınıfı: Kombi Hidrolik ve Kullanım Suyu Grubu / Plaka Eşanjör (Secondary / DHW Plate Heat Exchanger)
- Plaka Sayısı: 12 Plakalı (12 Plates)

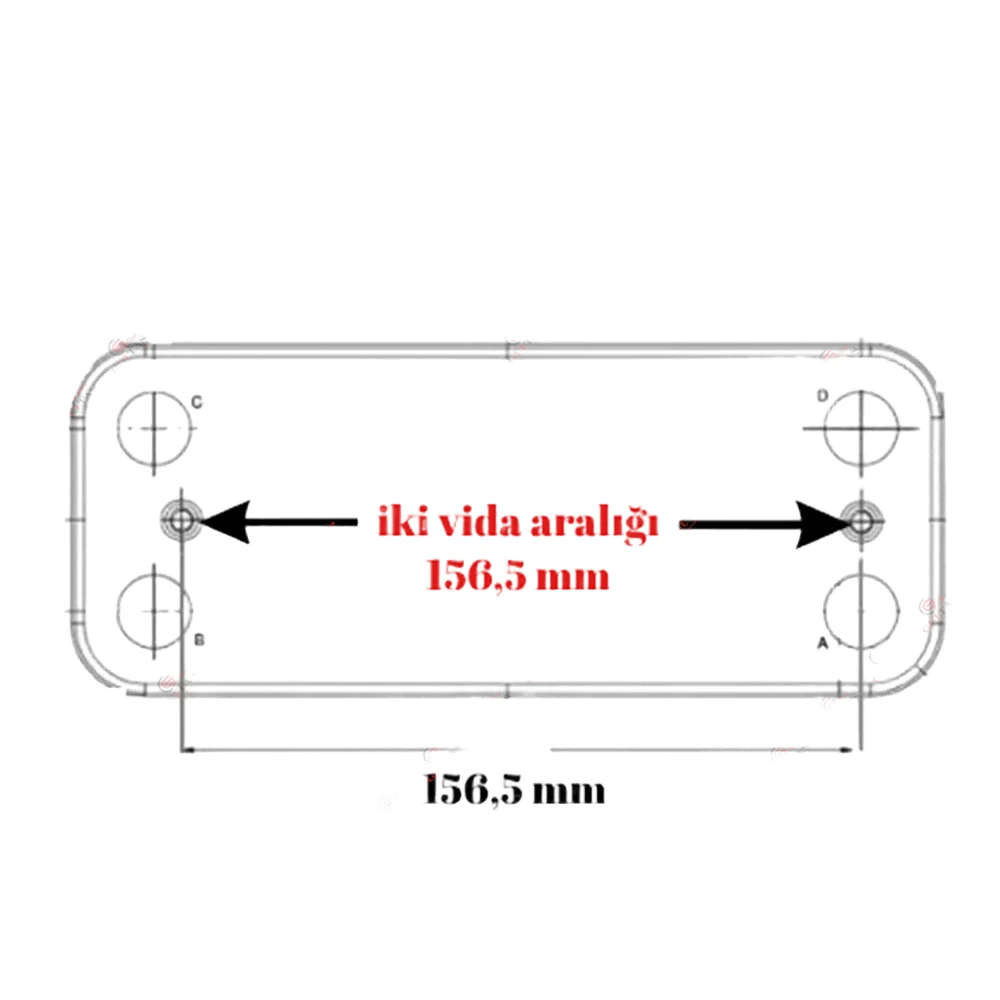

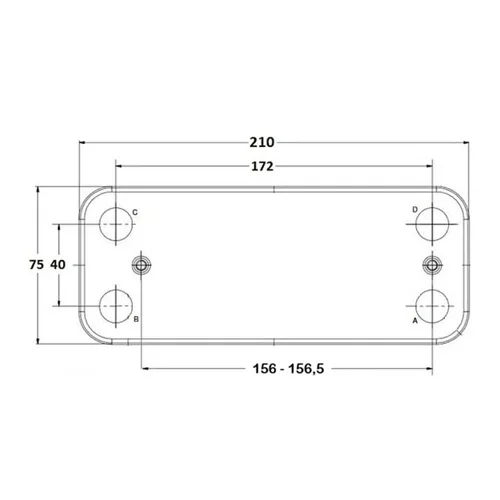

- Aks / Bağlantı Mesafesi: 156.5 mm (Bağlantı vidaları ve su kanalları merkez mesafesi)
- Malzeme Yapısı: AISI 316L kalite korozyona dirençli paslanmaz çelik plakalar ve %99.9 saf bakır kaynaklı (Brazed) gövde.
- Maksimum Çalışma Basıncı: Max. 10 bar şebeke ve hidrolik devre basınç dayanımı.
- Maksimum Çalışma Sıcaklığı: Max. 120°C
- Paket İçeriği: 1 Adet Baymak – Baxi Uyumlu 12 Plakalı Eşanjör (156.5 mm).
Uyum Sağladığı Kombi Marka ve Modelleri
Bu 156.5 mm aks mesafeli 12 plakalı eşanjör, Baymak ve Baxi markalarının aşağıdaki yaygın kombi modellerinin hidrolik blok yapısı ile uyumlu listesindedir:
- Baymak Lambert Lx 12 Plakalı Eşanjör 156.5mm Plate (Plastik Bloklu)
Dolcevita Dx 24 Fi 12 Plakalı Eşanjör 156.5mm Plate
(Önemli Not: Sipariş öncesinde mevcut eşanjörünüzün vida merkezleri arasındaki aks mesafesinin 156.5 mm olduğunu kumpas veya cetvel ile teyit etmeniz önerilir).
- (156 – 156.5 mm bağlantı aralığına sahip Baymak Baxi kombiler ile uyumludur.)
Kombi Plaka Eşanjör Ne İşe Yarar?
Plaka eşanjör (sekonder eşanjör), çift eşanjörlü kombilerde musluktan akan kullanım sıcak suyunu ısıtan hidrolik elemandır.
Sıcak su musluğunu açtığınızda, ana eşanjörde ısınan kalorifer suyu 3 yollu vana aracılığıyla plaka eşanjöre yönlendirilir. Plaka eşanjörün bir kanalından sıcak kalorifer suyu geçerken diğer kanalından soğuk şebeke suyu geçer. İki su birbiriyle temas etmeden, paslanmaz çelik plakalar üzerinden hızlıca ısı transferi gerçekleşir ve musluğunuzdan anında sıcak su akması sağlanır.
Neden Arızalanır ve Değiştirilmelidir?
Kireçlenme ve Tıkanma (Sıcak Su Dalgalanması): Şebeke suyundaki kirecin paslanmaz plakaların dar iç kanallarında birikmesi. Su akışı kısıtlanır, ısı transferi düşer ve musluk suyu bir ısınır bir soğur.
Tesisat Çamuru Tıkanıklığı: Kalorifer devresinden gelen tortu ve çamurun eşanjörün kalorifer tarafını tıkaması sonucu kombinin aşırı ısınıp derece kilitlenmesine girmesi.
İç Delinme (Çapraz Kaçak): Şebeke ve kalorifer kanalları arasındaki paslanmaz plakanın aşınarak delinmesi. Şebeke suyu yüksek basınçlı olduğundan kalorifer devresine geçer ve kombi bar basıncı musluk kapalıyken bile kendiliğinden 3 bar’a yükselir.
Montaj ve Güvenlik Bilgilendirmesi
Plaka eşanjör değişimi hidrolik hat üzerinde yapıldığından aşağıdaki adımlara dikkat edilmelidir:
1.Elektrik, Gaz ve Suyu Kesin: Emniyet
Kombinin sigortasını kapatın. Daire ana su vanasını ve kombi altındaki soğuk su giriş vanasını kapatın.
2.Cihaz İç Basıncını Sıfırlayın: Tahliye
Sıcak su musluğunu açın ve kombi tahliye vanasından su boşaltarak basıncı 0 bar seviyesine indirin.
3.Eski Plaka Eşanjörü Çıkarın: Sökme
Plaka eşanjörü hidrolik bloğa sabitleyen 2 adet sabitleme cıvatasını (alyen veya torx) sökerek eski parçayı çıkarın.
4.Yeni 156.5 mm Eşanjörü Yerleştirin: Montaj
Hidrolik blok yüzeyindeki tortuları temizleyin. Yeni O-ring contaları oturtup 12 plakalı eşanjörü yuvaya yerleştirin ve sabitleme cıvatalarını torkunda sıkın.
5.Basınç Verip Sızdırmazlık ve Sıcak Su Testi Yapın: Test
Tesisata 1.5 bar su verin. Soğuk su vanasını açıp sızdırmazlığı kontrol edin, ardından musluğu açarak sıcak su performansını test edin.
Avantajları Nelerdir?
12 Plakalı Yüksek Transfer Yüzeyi: Isıyı hızlı ileterek musluk suyunda ani ısınma ve yakıt tasarrufu sağlar.
AISI 316L Paslanmaz Çelik: Kirece, aşınmaya ve yüksek basınca karşı uzun ömürlü kullanım.
156.5 mm Birebir Aks Uyumu: Baymak ve Baxi blok yapılarına kasma yapmadan tam oturan ölçü.
Arıza Belirtileri ve Kullanım Sorunları
Sıcak Suyu Açınca Suyun Sürekli Bir Isınıp Bir Soğuması: Kireçlenme nedeniyle ısı transferinin kesintiye uğraması.
Kombi Kullanılmadığı Halde Bar Basıncının Yükselmesi: Eşanjörün içten delinmesi sonucu şebeke suyunun kalorifer tesisatına dolması.
Sıcak Su Kullanırken Kombinin Vuruntulu Çalışması ve Aşırı Isınma Hatası Verip Reset’e Geçmesi: Tesisat tarafının tortudan tıkanması.
Teknik Servis Ustaları İçin Emniyet ve Kullanım Uyarısı
Usta Tavsiyesi ve Kritik Montaj Notu: Plaka eşanjör montajı öncesinde hidrolik blok üzerindeki oturma yüzeyleri kireç ve tortudan tamamen temizlenmelidir. Yeni O-ring contalara montaj esnasında hafif silikon gres sürülmesi contanın kıvrılmasını önler ve tam sızdırmazlık sağlar. Ayrıca tıkanma nedeniyle değiştirilen durumlarda kalorifer tesisat dönüş filtresinin temizlenmesi yeni eşanjörün tekrar tıkanmasını engeller.
teknikparca.com.tr – Stoktan Gönderim, Hızlı Kargo Avantajı, Güvenilir Hizmet
Baymak ve Baxi kombilerinizde sıcak su dalgalanması, bar yükselmesi ve ısınmama arızalarını kesin olarak çözüme kavuşturan Baymak – Baxi Kombi 12 Plakalı Eşanjör (156.5 mm), teknikparca.com.tr güvencesiyle stoklarımızda! Isıtma ve hidrolik sistemleriniz için ihtiyaç duyduğunuz tüm yedek parçaları stoktan aynı gün hızlı kargo fırsatıyla hemen sipariş verebilirsiniz.
Baymak – Baxi Kombi 12 Plakalı Eşanjör (156.5 mm) Hakkında Sıkça Sorulan Sorular
1. 10 plakalı veya 14 plakalı eşanjör yerine 12 plakalı takılabilir mi?
Aks mesafesi (156.5 mm) ve bağlantı yuvaları aynı olduğu sürece plaka sayısı fark etmeksizin takılabilir. Plaka sayısı arttıkça ısı transfer yüzeyi genişler ve sıcak su performansı artar.
2. Musluk kapalıyken bar yükselmesi kesinlikle bu parçadan mıdır?
Bar yükselmesinin iki ana sebebi vardır: Doldurma musluğunun içten kaçırması veya plaka eşanjörün içten delinmesi. Doldurma musluğu sağlamsa sorun plaka eşanjördedir.
3. Tıkanan plaka eşanjör temizlenerek tekrar kullanılabilir mi?
Porçöz veya asitli kimyasallarla temizlik denense de paslanmaz plakalar arasındaki kireç tamamen sökülemez ve kimyasal bakır kaynaklara zarar verebilir. Kesin ve uzun ömürlü çözüm yenisiyle değiştirmektir.
4. Ürün paketine sızdırmazlık contaları dahil midir?
Evet. Ürün montaja hazır vaziyette sızdırmazlık O-ring contaları ile birlikte sevk edilmektedir.
Sipariş Öncesi Önemli Bilgiler
destek hattımızdan mutlaka bilgi alınız.
İlgili Ürünler
-
ECA – Baykan – Alarko – Arçelik – Viessmann – Ariston Kombi 12 Plakalı Eşanjör 148mm
879,00 ₺
-
Baykan – Alarko Eski Serena – ECA – Arçelik Düğmeli – Viessmann Vitopend Ekransız – Ariston Kombi 16 Plakalı Eşanjör 148 mm Önaysan
1.199,00 ₺
-
Alarko Yeni Serena – Viessmann Vitodens Trend – ECA Novastar – Bosch Kombi 16 Plakalı Eşanjör 154 mm
1.239,00 ₺
-
Alarko Yeni Serena – Viessman Ekranlı – ECA Novastar – Bosch Kombi 12 Plakalı Eşanjör 154mm PLATE
849,00 ₺
-
Demirdöküm Kombi 12 Plakalı Eşanjör 166 mm
929,00 ₺
-
Bosch – Buderus – Viessmann Vitodens 050-W Kombi 12 Plakalı Eşanjör
1.015,00 ₺
-
Demirdöküm Kombi 16 Plakalı Eşanjör 166mm
1.125,00 ₺
| Özellik | Değer |
|---|---|
| Ürün Tipi | Kombi Plakalı Eşanjör |
| Plaka Sayısı | 12 Plaka |
| Vida Aralığı | 156 – 156.5 mm |
| Maksimum Basınç | 10 Bar |
| Çalışma Sıcaklığı | -10°C / +85°C |
| Malzeme | Paslanmaz Çelik |
| Kullanım Alanı | Kullanım Suyu Isıtma |
| Marka Uyumu | Baymak – Baxi |
| Montaj Tipi | Vidalamalı |
| Ürün Durumu | Sıfır |
