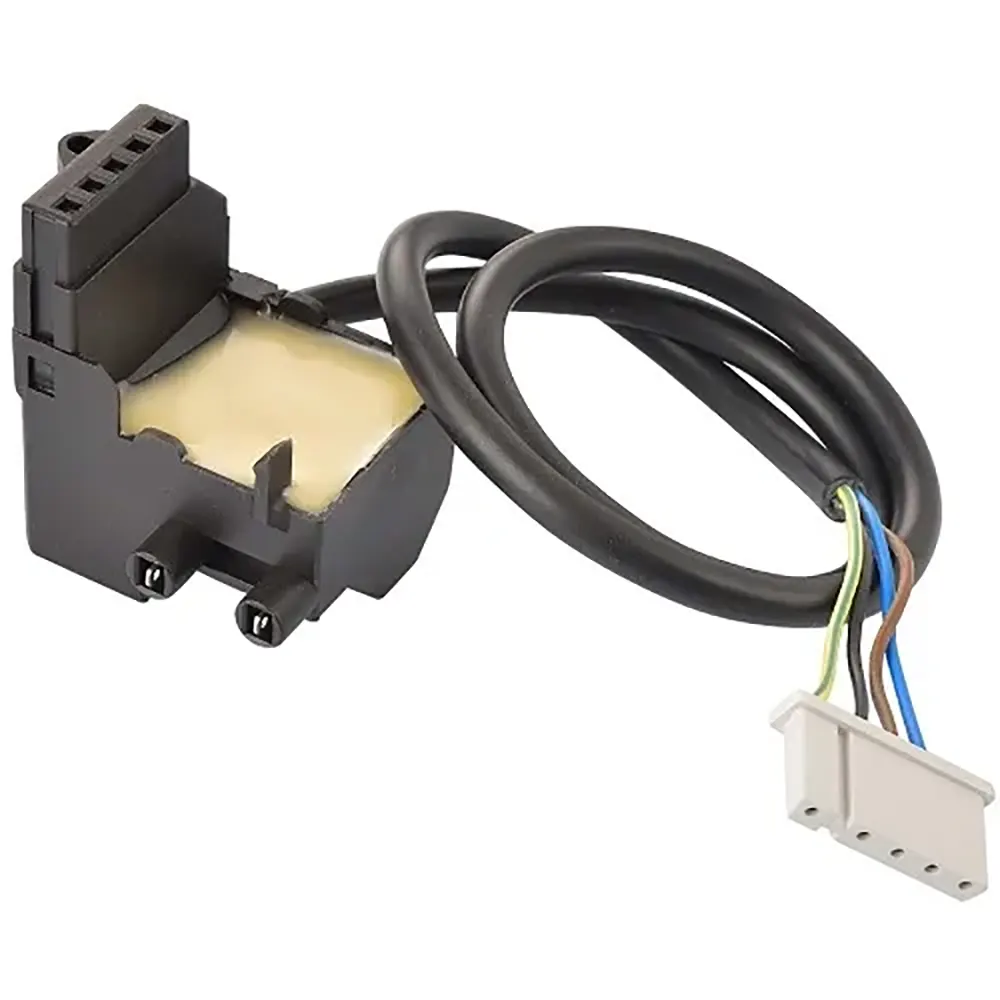

Baymak Kombi Ateşleme Trafosu SİGMA

Baymak Kombi Ateşleme Trafosu SİGMA

Teknik Parametreler ve Fiziksel Yapı

• Ürün Sınıfı: Kombi Gaz Yakma Grubu / Yüksek Gerilim Ateşleme Jeneratörü (Ignition Transformer)
• Üretici / Model: SIGMA (Kombi hidrolik ve elektronik bloklarında sıkça tercih edilen yüksek yalıtımlı seri)
• Giriş Voltajı (Input): 220 – 240 V AC / 50-60 Hz şebeke gerilimi bağlantı pini.
• Çıkış Voltajı (Output): 15 kV (Kilovolt) üzerinde, düşük amperli ve yüksek frekanslı sürekli kıvılcım ark gücü.
• Malzeme Kompozisyonu: Yüksek gerilim atlamalarına ve yanma odası çevresindeki yüksek ısı dalgalanmalarına dayanıklı epoksi reçine enjeksiyonlu sert plastik dış gövde.
• Paket İçeriği: 1 Adet Baymak Uyumlu SIGMA Ateşleme Trafosu.

%100 Tam Uyum Sağladığı Kombi Marka ve Modelleri

Bu SIGMA yüksek gerilim buji jeneratörü, Baymak bünyesinde üretilen veya Baymak altyapısını kullanan şu popüler hermetik ve yoğuşmalı kombi modelleri ile fabrika çıkış değerlerinde %100 uyumludur:

• Baymak Lambert Attivo / Lambert LX serisi tüm kombiler.
• Baymak Dolce Vita / Dolce Vita Felice serisi modeller.
• Baymak Baxi Eco3 / Baxi Luna serisi konvansiyonel hermetik cihazlar.
• Baymak Eco 4 / Eco 5 serisi ve SIGMA tipi trafo kullanan diğer kompakt Baymak modelleri.

Baymak SIGMA Ateşleme Trafosu Ne İşe Yarar?

Kombiniz sıcak su musluğu açıldığında veya petekleri ısıtmak üzere devreye girdiğinde, anakart ilk olarak hava akış fanını ve pompayı çalıştırır. Sistem güvenliğinin doğrulanmasının ardından gaz valfi açılır ve brülör ızgaralarına gaz püskürtülür. Tam bu esnada anakart, Baymak SIGMA Ateşleme Trafosuna anlık olarak 220V elektrik sinyali gönderir.

SIGMA trafo, bünyesindeki elektromanyetik sargılar yardımıyla bu akımı saniyeler içinde 15.000 voltun üzerine çıkartır ve kalın buji kablosu üzerinden ateşleme elektrodunun (bujinin) ucuna iletir. Bujinin ucunda çakan mavi ve sürekli kıvılcım (ark), brülördeki gazı güvenli ve yumuşak bir şekilde parlatarak alev oluşmasını sağlar. Kombinin sorunsuz bir şekilde yanmaya başlayabilmesi için kıvılcım gücünü sağlayan ana parçadır.

Doğru Parça Seçimi İçin Nelere Dikkat Edilmelidir?

Gövde Rengi ve Pin Yapısı: Baymak kombilerde siyah, mavi veya gri renkli farklı trafo markaları (SIGMA, ZIG, Brahma vb.) kullanılmış olabilir. Satın alacağınız parçanın üzerindeki soket girişlerinin ve tırnak yapısının eski parçanızla görsel olarak eşleştiğinden emin olunuz. SIGMA modeller genellikle kompakt kare/dikdörtgen prizma yapısındadır.

Buji Kablosu Bağlantısı: Yeni trafoyu monte ederken, buji kablosunun trafo çıkışındaki yuvaya tam olarak oturduğundan ve gevşek kalmadığından emin olunmalıdır. Gevşek bağlantılar yüksek voltajın kombi şasisine atlamasına (kaçak yapmasına) yol açar.

Montaj ve Servis Bilgilendirmesi

Ateşleme trafoları şebeke elektriğini ölümcül olabilecek seviyede yüksek voltajlara dönüştürdüğünden, değişim esnasında iş güvenliği kurallarına maksimum düzeyde riayet edilmelidir:

1.Kombinin Şalterini Kapatın: Elektrik Emniyeti
Çalışmaya başlamadan önce kombinin bağlı olduğu sigortayı (şalteri) indirin. Kombinin elektrikle bağlantısının tamamen kesildiğinden emin olun.

2.Gaz Akışını Kesin: Gaz Emniyeti
Kombi altındaki sarı renkli gaz vanasını kapatarak çalışma esnasında yanma odasına kontrolsüz gaz dolması riskini ortadan kaldırın.

3.Eski SIGMA Trafoyu Yuvasından Ayırın: Sökme İşlemi
Kombinin ön sac kapağını açın. Genellikle gaz valfinin üzerine veya elektronik kart kutusunun yanına monte edilmiş olan eski trafoyu bulun. Trafoya giren 220V besleme kablolarını ve bujiye giden kalın siyah/kırmızı kabloyu çekerek çıkarın. Sabitleme vidasını söküp arızalı parçayı alın.

4.Yeni Trafoyu Sabitleyin: Yeni Parça Montajı
Yeni Baymak SIGMA ateşleme trafosunu yerine vidalayın. Anakarttan gelen besleme soketini ve ardından ateşleme bujisine giden yüksek gerilim kablosunu sıkıca yuvalarına bastırarak oturtun. Kabloların çıplak kısımlarının metal gövdeye değmediğinden emin olun.

5.Sistemi Çalıştırın ve Kontrol Edin: Devreye Alma
Kombinin gaz vanasını ve elektrik şalterini açın. Cihazı sıcak su modunda çalıştırarak brülör odasından kararlı bir “çıt çıt çıt” sesi geldiğini ve kombinin patlama yapmadan, yumuşakça alev aldığını gözlemleyin.

Avantajları Nelerdir?

Yüksek Yalıtımlı Epoksi Döküm: İç sargıları tamamen özel yalıtkan epoksi reçine ile kaplıdır. Bu sayede voltajın dışarı sızmasını önler ve anakart üzerindeki hassas işlemcileri yüksek akım şoklarından korur.

Sessiz ve Kararlı Ateşleme: 15 kV üzerindeki güçlü elektrik arkı, soğuk kış günlerinde daireye giren gaz soğuk veya basıncı hafif kararsız olsa bile brülörü tek seferde sessizce ateşler.

Kompakt Standart Tasarım: Standart Baymak hidrolik ve elektronik yerleşim şemasına tam uyar; montaj esnasında kabloların gerilmesine veya yuvaya oturmama gibi sorunlara yol açmaz.

Baymak Kombi SIGMA Ateşleme Trafosu Arıza Belirtileri

Kombinin Çıt Çıt Ateşleme Sesini Hiç Çıkarmaması ve Blokaja Geçmesi

• Olası Nedeni: Trafonun iç primer veya sekonder sargılarının voltaj dalgalanması ya da aşırı ısınma nedeniyle yanmış (kopmuş) olmasıdır. Anakart komut gönderse bile trafo kıvılcım üretemez.
• Baymak Hata Kodları: Baymak Lambert ve Dolce Vita modellerinde ateşleme başarısızlığı durumunda ekranda genellikle E01 Arıza Kodu (Alev oluşmaması / Ateşleme başarısızlığı) yanıp söner.
• Çözüm Önerisi: SIGMA ateşleme trafosu yenisiyle değiştirilmelidir.

Kombinin Çalışırken Aniden “Güm” Diye Patlamalı Ateşleme Yapması

• Olası Nedeni: SIGMA trafonun ömrünü tamamlamaya başlaması nedeniyle kararsız veya çok zayıf bir kıvılcım üretmesidir. Yanma odasına gaz dolar ancak kıvılcım zayıf olduğu için gazı ilk milisaniyede yakamaz. İçeride biriken gaz, gecikmeli olarak çakan kıvılcımla birlikte şiddetli bir patlamayla yanar.
• Çözüm Önerisi: Hem yanma odası bileşenlerinin (eşanjör, fan) zarar görmemesi hem de kullanıcı güvenliği için zayıflamış trafo vakit kaybetmeden değiştirilmelidir.

Teknik Servis Ustaları İçin Emniyet ve Kullanım Uyarısı

Usta Tavsiyesi ve Kritik Arıza Teşhisi: Sahada “Baymak E01 hatası veriyor, çıt çıt sesi yok” şikayeti aldığınızda, doğrudan trafoyu sökmeden önce multimetre yardımıyla anakarttan trafoya gelen besleme kablosunda ateşleme anında 220V voltaj görünüp görünmediğini test edin. Karttan 220V çıkış geliyorsa sorun kesin olarak trafodadır. Ancak karttan 220V çıkmıyorsa sorun anakart rölesindedir. Ayrıca trafo sağlam olduğu halde buji porseleninin çatlak olması kıvılcımın şasiye kaçmasına neden olur; bu durumu karanlıkta cihazı ateşleyerek gözle kontrol etmeniz gereksiz parça değişimlerini engelleyecektir.

teknikparca.com.tr – Stoktan Gönderim, Hızlı Kargo Avantajı, Güvenilir Hizmet

Baymak, Lambert ve Dolce Vita kombilerinizde yaşanan E01 arızalarına, ateşleme kesintilerine ve patlamalı yanma problemlerine kesin ve güvenli çözüm sunan SIGMA ateşleme trafosu, teknikparca.com.tr kalitesi ve güvencesiyle stoklarımızda! Isıtma sistemleri yedek parça tedariğinde Türkiye’nin uzman adresi olan firmamız, en emniyetli komponentleri en avantajlı fiyat politikasıyla sunar. Siparişleriniz stoktan aynı gün hızlı kargo fırsatıyla gönderilir; kış ortasında evinizin konforu asla bölünmez!

Baymak Kombi Ateşleme Trafosu SİGMA Hakkında Sıkça Sorulan Sorular

1. Kombide patlamalı ateşleme neden olur, SIGMA trafo bunu engeller mi?
-Patlamalı ateşleme, brülör odasına gaz dolmasına rağmen ateşleme trafosunun zayıf kıvılcım üretmesi nedeniyle gazın geç parlamasından kaynaklanır. Yeni ve kararlı bir SIGMA ateşleme trafosu takıldığında, kıvılcım arkı çok güçlü olacağından gaz odaya girer girmez sessizce yanar ve patlama sesi tamamen ortadan kalkar.

2. Bu SIGMA trafo bozulduğunda tamir edilebilir mi?
-Hayır, kesinlikle tamir edilemez. Yüksek gerilim jeneratörleri, ürettikleri 15 kV+ voltajın dışarı sızmaması ve kısa devre yapmaması için fabrikasyon olarak içi tamamen yalıtkan epoksi dolgu ile preslenmiş tek parça malzemelerdir. Güvenlik gerekçesiyle içinin açılması veya sargılarının yenilenmesi söz konusu değildir; arızalandığında sıfırı ile değiştirilmelidir.

3. Kombi ekranında E01 kodu yanıyor, reset atınca bazen düzeliyor. Sorun kesin trafoda mıdır?
-E01 kodu genel bir ateşleme ve alev algılama hatasıdır. Sorun ara sıra tekrarlıyorsa SIGMA trafonuz ömrünü tamamlamak üzere olabilir ve kararsız çalışıyordur. Ancak bu hata; daireye gelen gaz vanasının kapalı olmasından, gaz valfinin bobin arızasından veya alevi algılayan iyonizasyon elektrodunun kirlenmiş/oksitlenmiş olmasından da kaynaklanabilir. Diğer bileşenler de kontrol edilmelidir.

4. SIGMA modeli yerine kombime başka bir marka trafo takabilir miyim?
-Kombilerde kullanılan trafoların soket giriş tipleri, montaj kulakları ve anakartın tetikleme voltaj yapıları cihaz tasarımlarına göre özel üretilir. Farklı bir marka veya uyumsuz sokete sahip bir trafo takmaya çalışmak kabloların açıkta kalmasına, yüksek voltajın şasiye atlamasına veya kombi anakartının yanmasına sebep olabilir. Cihazınızdan çıkan orijinal kodlu SIGMA model parça tercih edilmelidir.

5. Parçayı kendim değiştirebilir miyim, elektrik çarpma riski var mıdır?
-Kombinin bağlı olduğu elektrik sigortasını (şalterini) tamamen kapattığınızdan eminseniz montaj esnasında bir çarpılma riski bulunmamaktadır. Ancak kombi çalışırken veya ateşleme anında trafo çıkışındaki kalın buji kablolarına kesinlikle dokunulmamalıdır; üretilen yüksek voltaj ciddi elektrik şoklarına neden olur. Soketli bağlantıları söküp takabilecek temel el becerisine sahipseniz emniyet kurallarına uyarak kendiniz değiştirebilirsiniz. Güven duymuyorsanız profesyonel bir servisten destek almanız önerilir.

Önemli Bilgiler

• Model, seri ve üretim yılına göre ölçüler değişebilir. Montaj öncesi mevcut parça ile ölçü karşılaştırması yapılması önerilir.
• Uyum konusunda tereddüt yaşanması halinde, kombi model etiketi veya eski parça görseli ile karşılaştırma yapılması önerilir.
• Sitemizde bulunan tüm ürün görselleri ve kombi uyumluluk açıklamaları temsilidir.
• Sipariş vermeden önce cihazınıza uygunluğu konusunda destek hattımızdan bilgi alınız.
• Yanlış ürün veya ürün uyumsuzluğu nedeniyle gerçekleştirilen iptal veya iade işlemlerinde kargo bedeli müşteriye aittir.
• Satın alınan ürünlerin montajı ”Doğal Gaz Isıtma ve Gaz Yakıcı Cihaz Servis Personeli” yetki belgesi olan kişiler tarafından yapılması gerekir. Satılan ürünlerimiz ilgili kanun gereği 1 Yıl garantilidir ancak yetkisiz kişiler tarafından montajı yapılan ürünler garanti kapsamı dışında kalır. İade durumunda” Doğal Gaz Isıtma ve Gaz Yakıcı Cihaz Servis Personeli” yetki belgesi olan servis teknisyeni tarafından imzalı iade formu talep edeceğimizi bilmenizi isteriz. Sitemizden alışveriş yapan müşterilerimiz bu şartları kabul etmiş sayılır.
