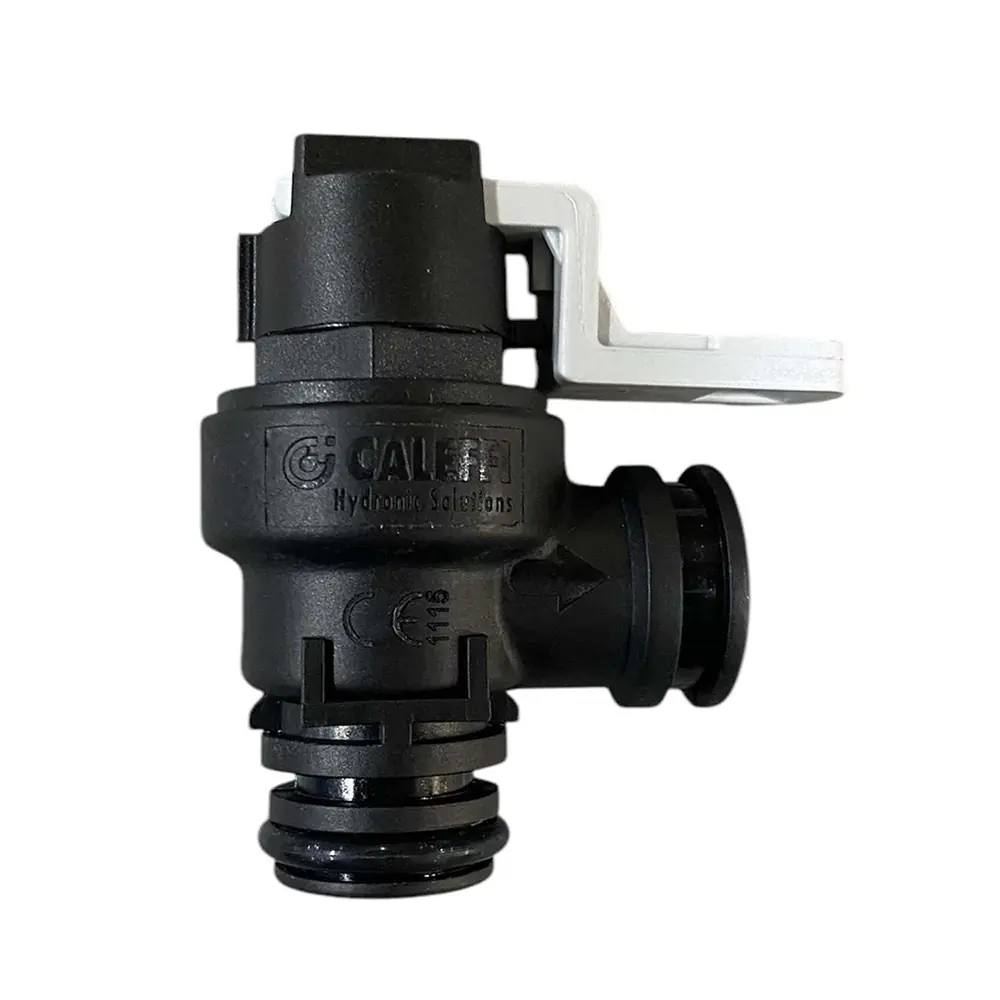

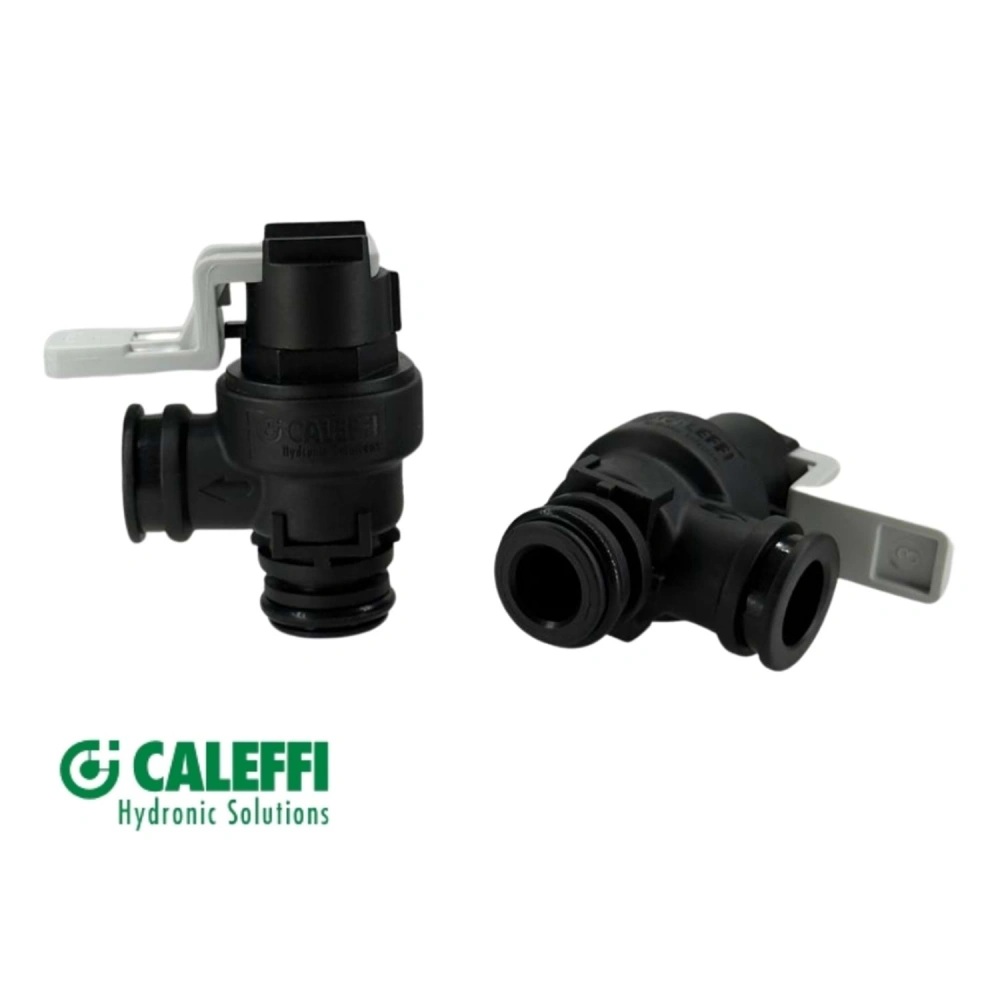

Bosch Kombi Emniyet Ventili 3 Bar Mandallı

Bosch Kombi Emniyet Ventili 3 Bar Mandallı Caleffi

Teknik Parametreler ve Fiziksel Yapı

Ürün Sınıfı: Kombi Isıtma Devresi Mekanik Basınç Sigortası

Malzeme Kompozisyonu: Yüksek sıcaklığa, kireç oturmasına ve ani şebeke şoklarına dayanıklı ağır hizmet tipi pirinç (sarı metal) gövde, paslanmaz çelik iç baskı yayı, sızdırmaz EPDM conta grubu ve sertleştirilmiş polimer mandal mekanizması.

Maksimum Tahliye Basıncı: 3 Bar (300 kPa) — Bu basınç eşiği aşıldığı an iç yay sıkışarak tahliye ağzını sonuna kadar açar.

Mekanizma Türü: Mandallı (Löveli) — Üst kısmında yer alan siyah veya kırmızı kaldırma mandalı sayesinde, döndürme gerektirmeden el yardımıyla yukarı çekilerek manuel tahliye imkanı sunar.

Paket İçeriği: 1 Adet Bosch Uyumlu Mandallı 3 Bar Emniyet Ventili.

%100 Tam Uyum Sağladığı Kombi Marka ve Modelleri

Bu yüksek performanslı mandallı emniyet ventili, aynı üretim altyapısını ve hidrolik blok tasarımlarını paylaşan aşağıdaki Bosch ve Buderus kombi serilerinde fabrika çıkışı teknik değerlerle birebir uyumludur:

• Bosch: Condens 2000, Condens 2200 W, Condens 2300 W, Condens 2500 W, Condens 3000 W, Condens 7000 W, Classic, Silver ve Comfort serisi konvansiyonel/yoğuşmalı modeller.

• Buderus: Logamax U052, Logamax U072, Logamax GB012, Logamax GB062, Logamax GB072, Logamax GB122 serisi tüm hermetik ve premix yoğuşmalı kombiler.

Bosch Mandallı Emniyet Ventili Ne İşe Yarar?

Kombi sistemi içerisindeki su, petekler ısındıkça genleşir ve kapalı devre içinde bir iç basınç oluşturur. Normal şartlarda bu genleşmeyi arka tarafta bulunan genleşme tankı absorbe ederek basıncı dengeler. Ancak sisteme fazla su basılması, doldurma musluğunun sızdırması veya genleşme tankının arızalanması gibi durumlarda basınç hızla tırmanır.

Bosch 3 Bar Mandallı Emniyet Ventili, sistem basıncı kritik 3 bar limitine ulaştığı anda tamamen mekanik olarak devreye giren bir emniyet vanasıdır. Yüksek hidrolik basınç, ventildeki paslanmaz çelik yayı iterek fazla suyu tahliye borusundan dışarı atar. Böylece kombinin kalbi sayılan ana eşanjörün patlaması, plastik hidrolik blokların çatlaması ve elektronik kartın su alarak yanması kesin olarak engellenir. Üstündeki mandal ise teknik servislerin veya kullanıcıların sistemi test etmek için suyu hızlıca ve kontrollü tahliye etmesini sağlar.

Doğru Parça Seçimi İçin Nelere Dikkat Edilmelidir?

Bağlantı Türü Kontrolü: Bosch grubu kombilerde modellere göre hem dişli (vidalanarak takılan) hem de geçmeli (sekman ve o-ring ile tutturulan) mandallı ventiller mevcuttur. Siparişinizi oluştururken kombinizin altındaki arızalı parçanın hidrolik bloğa bağlantı şeklini kontrol etmeniz, doğru montaj için büyük önem taşır.

Mandal Mekanizması: İncelediğiniz ürün üstten kaldırmalı mandal (löve) mekanizmasına sahiptir. Çevirmeli (yuvarlak kafalı) modellerle karıştırılmamalıdır. Mandallı yapı, parça üzerinde kireç sıkışması olup olmadığını anlamak için mekanizmayı elle yukarı çekerek test etmeyi çok daha pratik hale getirir.

Montaj ve Servis Bilgilendirmesi

Kombi su devresinde çalışırken elektronik bileşenleri korumak ve su baskını riskini önlemek için aşağıdaki adımlar sırasıyla uygulanmalıdır:

1.Elektrik ve Su Girişlerini Kapatın: Sistem Güvenliği
Çalışmaya başlamadan önce kombinin bağlı olduğu elektrik şalterini indirin. Kombinin altına giren şebeke soğuk su giriş vanasını ve petek vanalarını kapatarak sistemi izole edin.

2.Kombi İçindeki Suyu Sıfırlayın: Tahliye İşlemi
Kombi içindeki mevcut suyu, tesisatta bulunan tahliye vanasını açarak boşaltın. Tesisatta vana yoksa, kombi altındaki doldurma musluğunu gevşetebilir veya en yakın radyatörün pürjör vanasından cihazın basınç göstergesi tam olarak 0 bar olana kadar suyu boşaltabilirsiniz.

3.Arızalı Ventili Sökün ve Yenisini Takın: Parça Değişimi
Parça geçmeli model ise sabitleme pimini kargaburunla çekip ventili yuvasından çıkarın; dişli model ise uygun bir kurbağacık ile sola doğru çevirerek sökün. Yeni ventili takmadan önce yuvayı kireçten temizleyin. Geçmeli modelde yeni O-ring contayı hafifçe yağlayarak oturtun; dişli modelde ise dişlere teflon bant uygulayarak parçayı sağa doğru sıkarak sabitleyin.

4.Tahliye Mandalını Test Edin: Mandal Kontrolü
Yeni ventili yerine sabitledikten sonra üzerindeki mekanik mandalı bir kez yukarı kaldırıp bırakarak yayın yuvasına tam oturduğundan ve rahat hareket ettiğinden emin olun.

5.Basıncı Ayarlayın ve Kaçak Testi Yapın: Sisteme Su Basma
Kombi doldurma musluğunu açarak sistem basıncını 1.5 bar seviyesine getirin. Kombiyi petek konumunda çalıştırmadan önce ve çalıştıktan hemen sonra yeni emniyet ventilinin bağlantı noktalarında veya tahliye ucunda herhangi bir sızdırma, damlama olmadığını titizlikle gözlemleyin.

Avantajları Nelerdir?

Ergonomik Mandallı Tasarım: Klasik çevirmeli ventillere kıyasla mandallı mekanizma, tortu ve kireç birikintilerini yay mekanizmasından uzaklaştırmak için çok daha rahat açılır ve kapanır.

Maksimum Pirinç Kalitesi: Gövdesinde kullanılan yüksek kaliteli pirinç alaşımı sayesinde, kombinin maruz kaldığı sürekli sıcak-soğuk su döngülerinde genleşme çatlakları oluşturmaz.

Mükemmel Kalibrasyon: Tam 3 bar eşiğinde açılacak şekilde fabrikasyon olarak test edilmiştir. Mikron düzeyindeki bu hassasiyet kombinin gereksiz yere su eksiltmesini veya yüksek basınç altında tehlikeye girmesini önler.

Bosch Mandallı Emniyet Ventili Arıza Belirtileri

Bosch Kombi Ekranında Basınç Hataları ve Sürekli Bar Düşmesi

• Olası Nedeni: Emniyet ventili içindeki paslanmaz yayın zamanla esnekliğini kaybetmesi veya iç contanın mikro düzeyde aşınması nedeniyle, basınç henüz 3 bara ulaşmadan (örneğin 1.2 barda) ventil suyu dışarı kaçırmaya başlar. Sistemdeki su azaldıkça kombi arıza koduna geçer.
• Marka Hata Kodları: Bosch kombilerde düşük su basıncı durumunda genellikle dijital ekranda CE arıza kodu yanıp söner veya analog gösterge kırmızı bölgeye düşer.
• Çözüm Önerisi: Sızdırma yapan mandallı emniyet ventili sıfır yedek parça ile yenilenmelidir.

Tahliye Borusundan Kesintisiz Su Damlaması

• Olası Nedeni: Genleşme tankının arızalanması sonucu kombi basıncı bir kez bile olsa 3 barı geçmiş ve ventil görevini yaparak suyu tahliye etmiştir. Ancak tesisat suyundaki çamur, kireç ve tortular mandal kapandığı esnada EPDM contanın arasına sıkışarak ventilin tam kapanmasını engeller.
• Çözüm Önerisi: Ventil üzerindeki mandal birkaç kez yukarı çekilip bırakılarak pislik akıtılmaya çalışılır; damlama durmuyorsa iç conta deforme olmuştur ve değişim şarttır.

Teknik Servis Ustaları İçin Emniyet ve Kullanım Uyarısı

Usta Tavsiyesi ve Kritik Kontrol: Bosch veya Buderus kombilerde “Emniyet ventili su akıtıyor” şikayetiyle karşılaştığınızda, arızayı sadece ventilde aramak büyük bir hatadır. Ventilin açılmasının arkasındaki temel tetikleyici yüzde 90 oranında Genleşme Tankının havasının bitmesi ya da içindeki membranın patlamış olmasıdır. Tank arızalı olduğunda kombi petek modunda ısınmaya başladığı an su genleşemez ve basınç saniyeler içinde 1.5 bardan 3 bara fırlayarak ventili açmaya zorlar. Bu yüzden yeni ventili takmadan önce mutlaka genleşme tankının hava supabını manometre ile ölçün, havası eksikse hava veya azot basın (ortalama 0.75 – 1.0 bar), membran patlaksa tankı da ventil ile birlikte değiştirin. Aksi halde yeni takacağınız mandallı ventil de birkaç gün içinde aşırı basınçtan ötürü tekrar damlatmaya başlayacaktır.

teknikparca.com.tr – Stoktan Gönderim, Hızlı Kargo Avantajı, Güvenilir Hizmet

Bosch ve Buderus kombilerinizde meydana gelen su sızdırma ve basınç düşmesi problemlerine kesin çözüm sunan pirinç gövdeli 3 bar mandallı emniyet ventili, teknikparca.com.tr güvencesiyle bir tık uzağınızda! Kombi ve ısıtma sistemleri yedek parça tedariğinde Türkiye’nin lider platformu olan firmamız, en yüksek malzeme kalitesine sahip komponentleri en avantajlı fiyatlarla sunar. Siparişleriniz stoktan aynı gün hızlı kargo fırsatıyla gönderilir, kombiniz kış aylarında evinizi ısıtmaya güvenle devam eder!

Bosch Kombi Emniyet Ventili 3 Bar Mandallı Hakkında Sıkça Sorulan Sorular

1. Mandallı emniyet ventilinin altındaki su tahliye borusunun ucunu kör tapa ile kapatırsak ne olur?
-Bu kesinlikle uzak durulması gereken, hayati tehlike oluşturan ölümcül bir uygulama hatasıdır! Emniyet ventili kombinizin patlamasını engelleyen son savunma hattıdır. Eğer ucu kapatılırsa, sistemde basınç yükseldiğinde fazla su dışarı atılamaz. Bunun sonucunda ana eşanjör devasa bir gürültüyle patlar, hidrolik bloklar parçalanır ve kombi kullanılamaz hale gelerek ciddi maddi ve fiziksel yaralanmalara yol açar. Damlama varsa parça değiştirilmelidir, ucu asla tıkanmamalıdır.

2. Mandallı emniyet ventili ile yuvarlak kafalı (çevirmeli) emniyet ventili arasında ne fark vardır?
-İki ürün de temel olarak 3 bar basınçta suyu tahliye eder ve aynı koruma görevini üstlenir. Aralarındaki fark sadece manuel tahliye mekanizmasındadır. Çevirmeli modeller saat yönünde döndürülerek açılırken, mandallı modeller üstteki kolun yukarı kaldırılmasıyla açılır. Mandallı mekanizma, tesisat içindeki pisliklerin conta arasına sıkışma riskini temizleme esnasında biraz daha azaltır ve servis ustalarına kullanım kolaylığı sağlar.

3. Bu mandallı ventil Bosch kombinin hem hermetik hem de yoğuşmalı modellerine uyar mı?
-Evet, uyum sağlar. Kombinin yoğuşmalı (Condens serisi) veya eski tip hermetik (Classic serisi) olması kalorifer devresinin maksimum çalışma basınç limitini değiştirmez. Kombi sistemlerinin tamamı maksimum 3 bar çalışma basıncına göre tasarlanmıştır. Önemli olan parçanın hidrolik bloğa bağlantı şeklinin (dişli veya geçmeli) cihazınızla eşleşmesidir.

4. Bosch kombimde CE arıza kodu çıkıyor ve su eksiliyor, sorun kesinlikle bu parça mıdır?
-Bosch kombilerde CE kodu yetersiz su basıncı veya aşırı ısınma sinyalidir. Eğer su bastıktan kısa süre sonra bu kod tekrar çıkıyor ve kombinin altındaki emniyet ventilinden dışarı su akıyorsa sorun ventildedir. Ancak ventilden su akmadığı halde basınç düşüyorsa; evdeki radyatör vanalarında mikro sızıntılar, parke altından geçen borularda gizli kaçaklar veya ana eşanjörün içten çatlayıp suyu yoğuşma giderine kaçırması durumları incelenmelidir.

5. Parçayı kendim değiştirebilir miyim, teflon bant kullanmalı mıyım?
-Eğer teknik yatkınlığınız varsa ve kombinin içindeki suyu tamamen boşaltıp basıncı 0 bar yaptığınızdan eminseniz bu parçayı değiştirebilirsiniz. Eğer kombinizdeki model dişli bağlantıya sahipse sızdırmazlık için dişlerine teflon bant veya sıvı conta sarmanız gerekir. Eğer geçmeli (sekmanlı) model ise teflon bant kullanılmaz; sadece parça üzerindeki siyah O-ring contanın yuvaya düzgün oturması ve metal pimin sıkıca kilitlenmesi yeterlidir. Sızdırmazlık ayarından emin olamıyorsanız profesyonel bir teknisyenden destek almanız önerilir.

Önemli Bilgiler

• Model, seri ve üretim yılına göre ölçüler değişebilir. Montaj öncesi mevcut parça ile ölçü karşılaştırması yapılması önerilir.
• Uyum konusunda tereddüt yaşanması halinde, kombi model etiketi veya eski parça görseli ile karşılaştırma yapılması önerilir.
• Sitemizde bulunan tüm ürün görselleri ve kombi uyumluluk açıklamaları temsilidir.
• Sipariş vermeden önce cihazınıza uygunluğu konusunda destek hattımızdan bilgi alınız.
• Yanlış ürün veya ürün uyumsuzluğu nedeniyle gerçekleştirilen iptal veya iade işlemlerinde kargo bedeli müşteriye aittir.
• Satın alınan ürünlerin montajı ”Doğal Gaz Isıtma ve Gaz Yakıcı Cihaz Servis Personeli” yetki belgesi olan kişiler tarafından yapılması gerekir. Satılan ürünlerimiz ilgili kanun gereği 1 Yıl garantilidir ancak yetkisiz kişiler tarafından montajı yapılan ürünler garanti kapsamı dışında kalır. İade durumunda” Doğal Gaz Isıtma ve Gaz Yakıcı Cihaz Servis Personeli” yetki belgesi olan servis teknisyeni tarafından imzalı iade formu talep edeceğimizi bilmenizi isteriz. Sitemizden alışveriş yapan müşterilerimiz bu şartları kabul etmiş sayılır.
