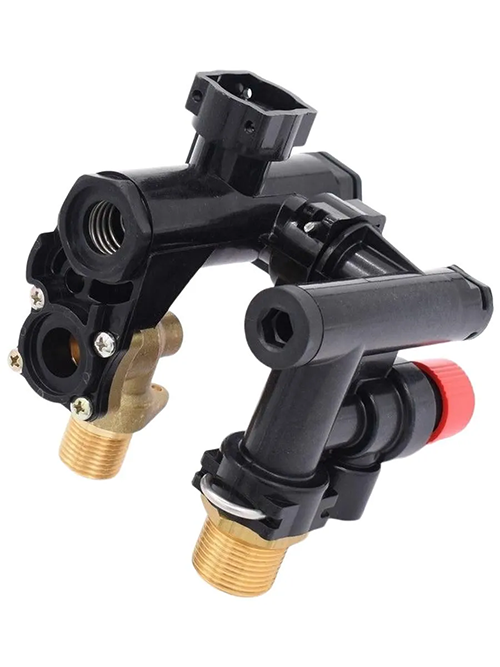

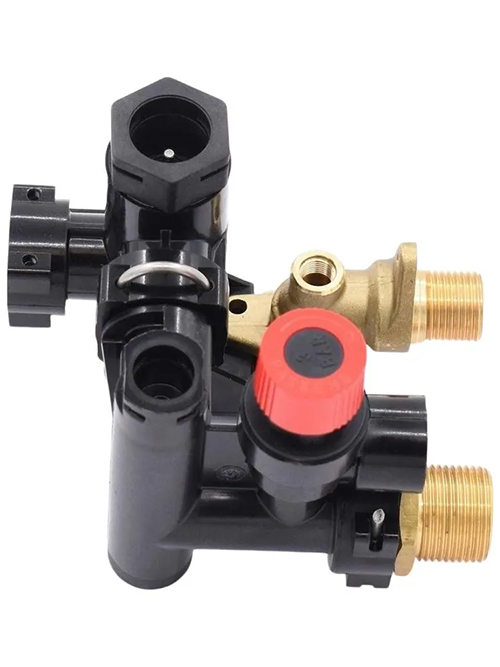

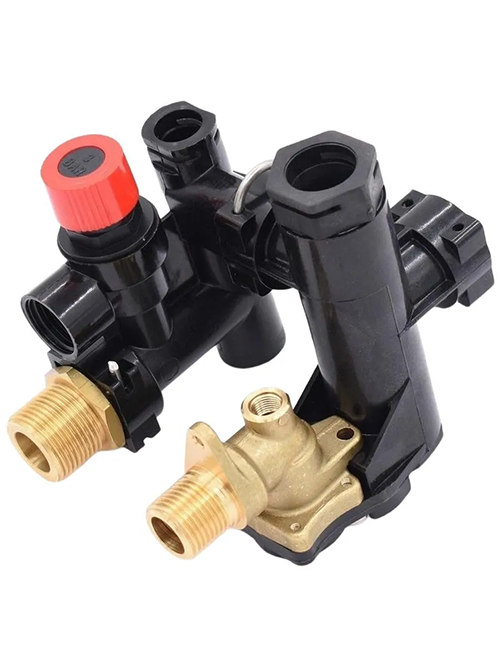

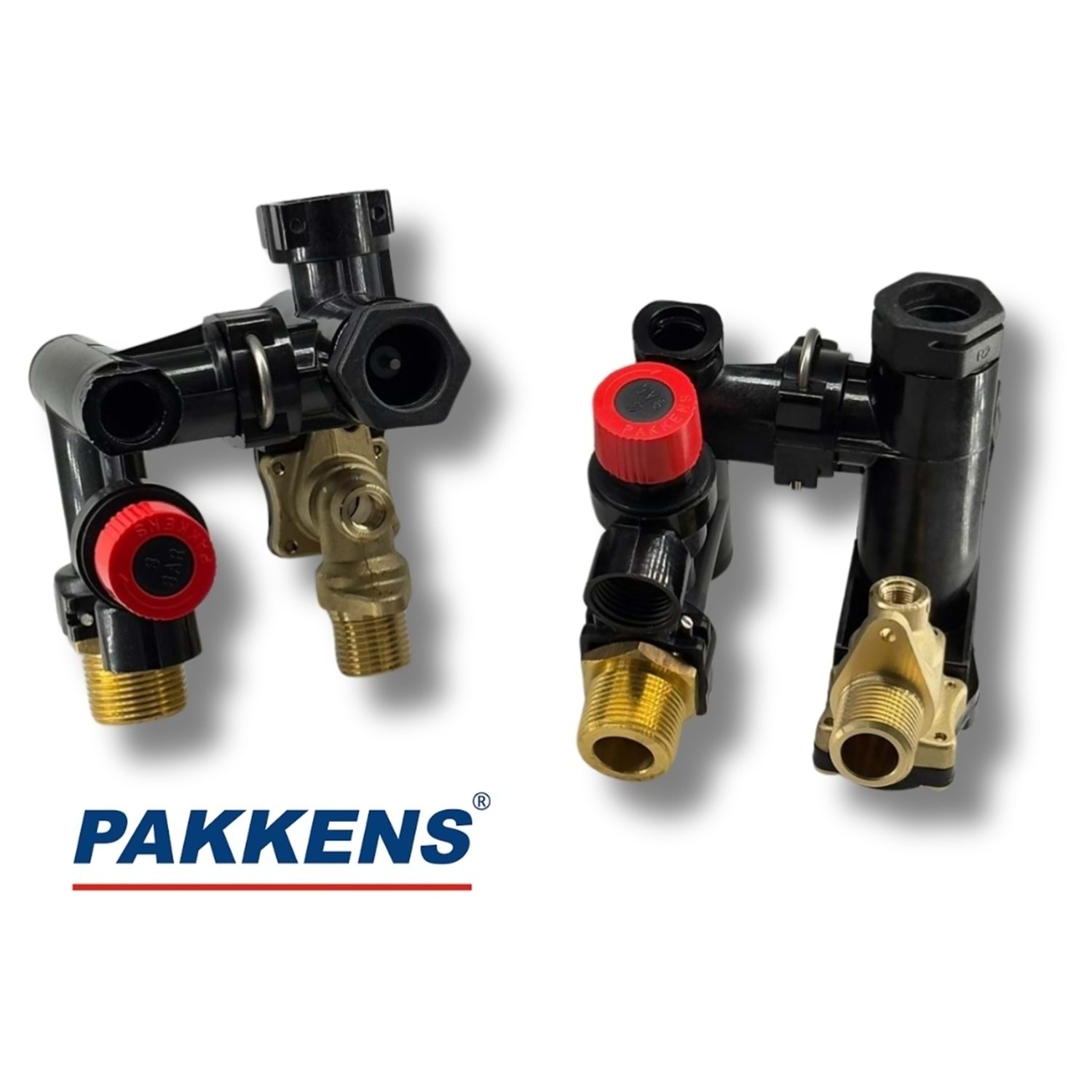

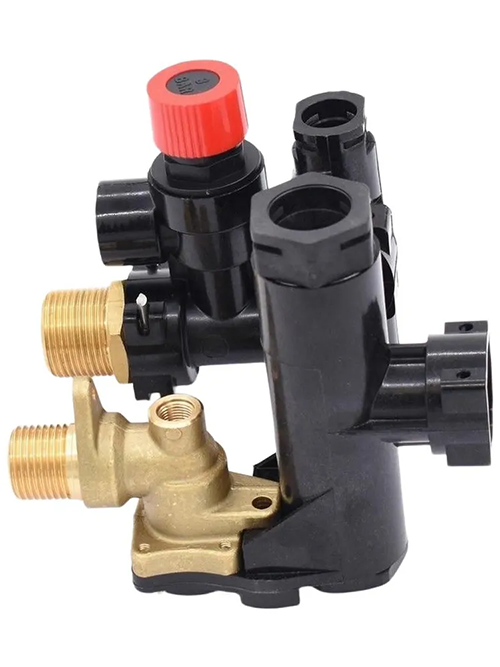

Demirdöküm Neva, Atron Kombi 3 Yollu Grup Sol Blok (NTC Sensörlü)

Demirdöküm Neva, Atron Kombi 3 Yollu Grup Sol Blok (NTC Sensörlü)

Teknik Parametreler ve Fiziksel Yapı

• Ürün Sınıfı: Kombi Hidrolik Grubu / Sol Dönüş Manifoldları ve Hidrolik Bloklar
• Parça Kodu: 0020123523
• Malzeme Yapısı: Tesisat basıncına, kireçlenmeye ve ani ısı değişimlerine karşı ekstra dirençli güçlendirilmiş siyah kompozit (mühendislik plastiği) gövde.
• Tasarım Mimarisi: Kalorifer dönüş hattı bağlantısı, emniyet ventili (3 bar) yuvası, sirkülasyon pompası geçiş kanalı, plakalı eşanjör oturma yüzeyi ve entegre NTC geçme/daldırma sensör yuvası.
• Paket İçeriği: 1 Adet Demirdöküm Uyumlu 3 Yollu Grup Sol Blok (NTC sensör yuvalı).

Uyum Sağladığı Kombi Modelleri

Bu NTC sensör yuvalı sol hidrolik dönüş manifoldu, Demirdöküm markasının aşağıdaki popüler kombi serileriyle birebir uyumludur:

• Demirdöküm Modelleri: Neva (HK 224, HK 228, HB 224, HB 228 vb.), Atron (H 24, H 28 vb.) serisi kombiler.
• (Not: Sipariş vermeden önce mevcut arızalı sol bloğunuzun üzerindeki NTC sensör girişini ve boru bağlantı yönlerini sitemizdeki görsellerle kıyaslamanız önerilir).

3 Yollu Grup Sol Blok (NTC Sensörlü) Ne İşe Yarar?

Kombilerde kalorifer tesisatından dönen suyun tekrar ısıtılmak üzere devirdaim pompasına ve ana eşanjöre yönlendirildiği ana dağıtım merkezi Sol Hidrolik Blokdur.

Bu manifold gövdesi;

• Tesisattan dönen suyun sıcaklığını üzerindeki NTC sensör yardımıyla anlık olarak ölçüp anakarta bildirir.
• Aşırı basınç durumunda kombiyi ve tesisatı koruyan 3 bar emniyet ventilini üzerinde taşır.
• Plakalı eşanjör ve sirkülasyon pompası arasında sızdırmaz bir hidrolik köprü görevi görür.

Neden Arızalanır ve Değiştirilmelidir?

Sol hidrolik bloklar yüksek basınca, kireçlenmeye ve sürekli sıcak-soğuk genleşme döngülerine maruz kalır:

• Gövde Çatlaması ve Dondan Hasar Gözlenmesi: Kışın donma yaşanan alanlarda veya ani basınç yükselmelerinde kompozit plastik gövdede gözle zor fark edilen kılcal çatlaklar oluşur ve cihaz altından su damlamasına sebep olur.
• Sensör ve Conta Yuvasının Bozulması: Yüksek kireç oranı ve korozyon nedeniyle NTC sensörünün ve O-ring contaların oturduğu iç kanallar deforme olur. Bu durum su kaçaklarına veya sensörün hatalı değer okumasına yol açar.
• Sekman ve Tırnak Kırılmaları: Emniyet ventili veya bağlantı boruları sökülüp takılırken aşırı zorlama sonucu plastik sabitleme tırnakları kırılabilir. Kırık tırnaklı blok basınca dayanamayacağı için yenilenmelidir.

Montaj ve Güvenlik Bilgilendirmesi
Sol hidrolik blok değişimi doğrudan cihazın su yollarına müdahale gerektirdiğinden titizlikle uygulanmalıdır:

1.Elektriği ve Şebeke Suyunu Kesin: Emniyet
Kombinin şalterini indirin. Daire girişindeki soğuk su vanasını veya kombi altındaki vanaları kapatın.

2.Cihaz İçindeki Suyu Boşaltın: Tahliye
Kombinin tahliye musluğundan veya petek boşaltma vanasından tesisat basıncını 0 bar olana kadar tamamen boşaltın.

3.Eski Sol Bloğa Bağlı Parçaları Ayırın: Sökme
Plakalı eşanjör vidalarını, NTC sensör kablosunu, emniyet ventilini ve bloğa giren tesisat borularının metal klipslerini çıkararak eski bloğu yerinden boşa çıkarın.

4.Boru Uçlarını ve Yüzeyleri Temizleyin: Temizlik
Bloğa girecek boru uçlarındaki kireç ve tortuları temizleyin. Tüm bağlantı noktalarındaki EPDM O-ring contaları yenileriyle değiştirin.

5.Yeni Sol Bloğu Takıp Test Edin: Montaj
Yeni NTC sensörlü sol bloğu yerine yerleştirin. Contalara hafifçe silikon gres sürerek boruları ve NTC sensörünü takıp metal sekmanlarla kilitleyin. Cihaza 1.5 bar su verip sızdırmazlık kontrolü yapın.

Avantajları Nelerdir?

Kesin Sızdırmazlık: Orijinal kalıp standartlarında üretilmiş yuva yapısı sayesinde su damlatma ve basınç düşmesi problemlerini kökten çözer.

Hassas Sıcaklık Okuma: Birebir uyumlu NTC sensör yuvası sayesinde kalorifer dönüş suyu sıcaklığının hatasız ölçülmesini ve yakıt tasarrufunu sağlar.

Kireçleşmeye Karşı Yüksek Direnç: Pürüzsüz iç yüzeye sahip kompozit ham maddesi kireç tutulumunu engeller, tıkanma riskini minimuma indirir.

Arıza Belirtileri ve Arıza Kodları

Kombi Altından Su Damlaması: Sol plastik blok üzerindeki kılcal çatlaklar veya deforme olmuş conta yatakları nedeniyle kombi basıncı sürekli düşer ve cihaz F10 / F1 arıza koduna geçer.

Kalorifer Dönüş NTC Sensör Arızası (F5 / F6 Arıza Kodu): Sol blok üzerindeki NTC sensör yuvasının oksitlenmesi veya sensörün bozulması sonucu kombi ekranında sensör arıza kodu belirir.

Tesisat Basıncının Yükselip Emniyet Ventilinden Su Kaçırması: Blok içi geçiş kanallarının kireçten tıkanması durumunda sirkülasyon zorlaşır ve basınç yükselerek emniyet ventili açılır.

Teknik Servis Ustaları İçin Emniyet ve Kullanım Uyarısı

Usta Tavsiyesi ve Kritik Montaj Notu: NTC sensörlü sol bloğu monte ederken, eski bloğun üzerinden çıkan NTC sensörünü yeni bloğa aktaracaksanız sensörün metal ucunu mutlaka zımparalayıp temizleyin ve yuvasına takarken termal gres sürün. Oksitli veya kuru takılan sensörler sıcaklığı geç algılayarak kombinin geç modülasyona girmesine neden olur. Ayrıca plakalı eşanjör vidalarını sıkarken torku iyi ayarlayın; plastik gövdedeki diş sıyırmaları bloğun çöp olmasına yol açabilir.

teknikparca.com.tr – Stoktan Gönderim, Hızlı Kargo Avantajı, Güvenilir Hizmet

Demirdöküm Neva ve Atron kombilerinizde hidrolik blok su kaçaklarını ve sensör yuvası arızalarını güvenle ve kalıcı olarak çözen Demirdöküm Neva, Atron Kombi 3 Yollu Grup Sol Blok (NTC Sensörlü), teknikparca.com.tr güvencesiyle stoklarımızda! Isıtma sisteminizin bakım ve onarımlarında zaman kaybetmemeniz için en kaliteli hidrolik yedek parçaları stoktan aynı gün hızlı kargo fırsatıyla adresinize ulaştırıyoruz.

Demirdöküm Neva, Atron Sol Blok Hakkında Sıkça Sorulan Sorular

1. Kombimin sol altındaki plastik bloktan su damlıyor, bu parçanın değişmesi şart mı?
– Evet. Kombinin sol tarafındaki plastik bloktan su sızması, bloğun gövdesinde çatlak oluştuğunu veya O-ring conta yataklarının deforme olduğunu gösterir. Basınçlı su yapıştırıcı veya macunla tutmayacağı için parçanın yenisiyle değiştirilmesi şarttır.

2. Bu ürünün içinde NTC sensör veya emniyet ventili dahil midir?
– Ürün NTC sensör yuvalı sol hidrolik manifold gövdesidir. Eski bloğunuzun üzerindeki sağlam emniyet ventili, NTC sensör ve boru bağlantı aparatları bu yeni bloğun üzerindeki ilgili yuvalara aktarılarak monte edilir.

3. Demirdöküm Neva ile Atron modellerinin sol bloğu aynı mıdır?
– Evet. Demirdöküm Neva ve Atron serileri aynı hidrolik altyapıyı paylaşır. Bu sol blok her iki model grubundaki cihazlarla da %100 birebir uyumludur.

4. Kendim monte edebilir miyim, teknik bilgi gerekir mi?
– Hidrolik blok değişimi cihazın kalorifer ve kullanım suyu hatlarının tamamen sökülmesini ve yeniden sızdırmaz biçimde toplanmasını gerektirir. Tesisat tecrübeniz yoksa su kaçaklarının önüne geçmek adına işlemin uzman bir kombi teknisyeni tarafından yapılması önerilir.

Önemli Bilgiler

• Model, seri ve üretim yılına göre ölçüler değişebilir. Montaj öncesi mevcut parça ile ölçü karşılaştırması yapılması önerilir.
• Uyum konusunda tereddüt yaşanması halinde, kombi model etiketi veya eski parça görseli ile karşılaştırma yapılması önerilir.
• Sitemizde bulunan tüm ürün görselleri ve kombi uyumluluk açıklamaları temsilidir.
• Sipariş vermeden önce cihazınıza uygunluğu konusunda destek hattımızdan bilgi alınız.
• Yanlış ürün veya ürün uyumsuzluğu nedeniyle gerçekleştirilen iptal veya iade işlemlerinde kargo bedeli müşteriye aittir.
• Satın alınan ürünlerin montajı ”Doğal Gaz Isıtma ve Gaz Yakıcı Cihaz Servis Personeli” yetki belgesi olan kişiler tarafından yapılması gerekir. Satılan ürünlerimiz ilgili kanun gereği 1 Yıl garantilidir ancak yetkisiz kişiler tarafından montajı yapılan ürünler garanti kapsamı dışında kalır. İade durumunda” Doğal Gaz Isıtma ve Gaz Yakıcı Cihaz Servis Personeli” yetki belgesi olan servis teknisyeni tarafından imzalı iade formu talep edeceğimizi bilmenizi isteriz. Sitemizden alışveriş yapan müşterilerimiz bu şartları kabul etmiş sayılır.
