Ferroli Demirdöküm Kombi Basınç Sondası Transducer

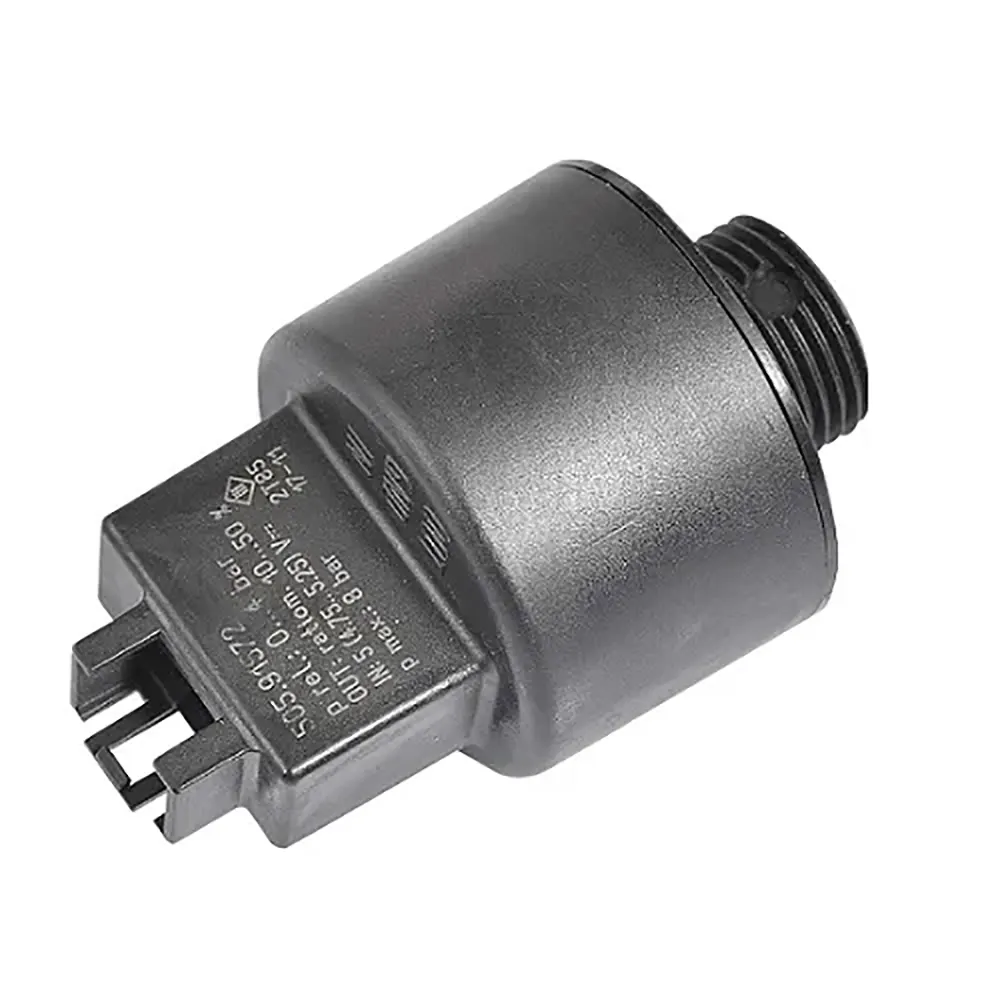

Ferroli ve Demirdöküm Kombi Basınç Sondası (Transducer)

Kombinizin kalorifer devresindeki su basıncını anlık ve hassas bir şekilde ölçerek elektronik karta bildiren yüksek kaliteli basınç sondası (transducer). Bu parça, tesisattaki su durumunu sürekli denetleyerek cihazın susuz çalışmasını, eşanjörün zarar görmesini veya yüksek basınç nedeniyle tesisatın su sızdırmasını engeller.

Kombilerde güvenli ve verimli bir çalışma için en kritik emniyet elemanlarından biridir.

Teknik Özellikler ve Fiziksel Yapı

• Ürün Türü: Isıtma Devresi Elektronik Analog Basınç Sensörü (Transducer)
• Ölçüm Teknolojisi: İç kısımdaki mikro seramik diyafram sayesinde basınca göre milivolt düzeyinde değişken voltaj üretir.
• Bağlantı Çeşitleri: Hidrolik blok yapısına göre 1/4″ Dişli (Vidalı) veya Geçmeli (Segmanlı/O-Ringli) iki farklı model seçeneği mevcuttur.
• Soket Yapısı: Standart 3 pinli (Besleme, Toprak ve Sinyal) kablo soket girişi bulunur.
• Çalışma Voltajı: Genellikle 5V DC besleme ile çalışır; basınç durumuna göre karta 0.5V ile 4.5V arasında sinyal gönderir.
• Isı Dayanımı: Kalorifer devresindeki 95°C’ye kadar ulaşan yüksek sıcaklıklara dayanıklı gövde yapısı.

%100 Uyumlu Kombi Marka ve Modelleri

Bu yedek parça, aşağıdaki popüler kombi modellerinin 3 pinli basınç ölçüm sistemleri ile birebir uyumludur:

Sipariş vermeden önce cihazınıza uygunluğu konusunda destek hattımızdan bilgi alınız.

Ferroli Modelleri

• Ferroli Domiproject (D, F24, F32)
• Ferroli Divatech / Divacondens
• Ferroli Bluehelix (Tech, Prima, Sublime)
• Ferroli Domina / Ferroli Divatop

Demirdöküm Modelleri

• Demirdöküm Atron (H24 / H28)
• Demirdöküm Nepto (H24)
• Demirdöküm Nitron / Nitron Plus
• Demirdöküm Neva

Kombi Basınç Sondası Nasıl Çalışır?

Eski tip kombilerde bulunan basit aç/kapa mekanik presostatların aksine, yeni nesil dijital kombilerde bu hassas transducer sensörleri kullanılır.

Parçanın içindeki diyafram, tesisattaki suyun basıncını algılayarak bunu analog bir voltaj sinyaline dönüştürür. Kombinin anakartı bu voltajı sürekli olarak okur ve dijital ekrandaki bar seviyesini (örneğin 1.5 bar) günceller. Su seviyesi kritik sınırların (0.8 bar altı veya 3.0 bar üstü) dışına çıktığında kart kombiyi anında durdurarak emniyete alır.

Doğru Parça Seçimi İçin İpuçları

Yedek parçayı sipariş etmeden önce kendi kombinizdeki eski parçayı kontrol ederek şu iki detaya mutlaka dikkat edin:

• Montaj Tipi: Eski sensörünüzün hidrolik bloğa vidalanarak mı (dişli) takıldığını yoksa metal bir segman yardımıyla geçmeli olarak mı tutturulduğunu netleştirin. Yukarıdaki görsellerde iki farklı tipi de görebilirsiniz.
• Soket Yönü ve Tırnağı: 3 pinli soketin geçiş tırnaklarının yönünü kontrol ederek eski parçanızla görsel olarak eşleştiğinden emin olun.

Adım Adım Montaj Rehberi

Kombinizdeki basınç sondasını değiştirmek için aşağıdaki sıralamayı takip edebilirsiniz. Güvenliğiniz için adımların sırasını değiştirmemeye özen gösterin.

1.Güvenliği Sağlayın
Elektrik ve Gaz

-Kombinin sigortasını kapatın ve fişini çekin. Güvenlik önlemi olarak kombi altındaki gaz vanasını da kapatabilirsiniz.

2.Kombi Suyunu Tamamen Boşaltın
Basıncı Sıfırlayın

-Kombi altındaki soğuk su giriş vanasını kapatın. Tesisatın boşaltma musluğundan veya banyodaki tahliye vanasından kombi içindeki suyu tahliye edin. Ekranda ya da manometrede basıncın 0 bar olduğunu mutlaka görün.

3.Eski Sensörü Sökün
Dikkatli Kuvvet

-Eski sensörün kablo soketini tırnağına basarak yavaşça çıkarın. Geçmeli tip ise metal segmanı kargaburunla çekip sensörü alın. Dişli tip ise uygun anahtar yardımıyla sola doğru çevirerek sökün.

4.Yeni Sensörü Monte Edin
Sızdırmazlık

-Geçmeli modellerde yeni o-ring contayı takıp hafifçe yağladıktan sonra yuvaya oturtun ve segmanını kilitleyin. Dişli modellerde ise sızdırmazlık bandı (teflon) kullanarak parçayı aşırı sıkmadan (plastik yuvayı çatlatmayacak şekilde) yerine vidalayın.

5.Sisteme Tekrar Su Verin
Hava Alma ve Test

-Kombinin doldurma musluğunu açarak su basıncını tekrar 1.5 bar seviyesine getirin. Yeni sensörün bağlantı noktalarında su sızıntısı olmadığını kontrol edin. Her şey kuruysa cihazı çalıştırın.

Sık Karşılaşılan Arıza Semptomları ve Çözümleri

Tesisatta su olmasına rağmen kombiniz arıza veriyorsa, basınç sondanız işlevini yitirmiş olabilir. En sık karşılaşılan durumlar ve nedenleri şu şekildedir:

1. Kombide Su Olduğu Halde “Düşük Su Basıncı” Hatası Alınması

• Hata Kodları: Ferroli modellerinde F37 veya A37; Demirdöküm modellerinde F0 veya F22.
• Olası Neden: Sensörün iç kısımları zamanla kireçlenmiş veya tıkanmıştır. Bu nedenle kart, tesisattaki gerçek basınç voltajını okuyamamaktadır.
• Çözüm: Manuel bir basınç ölçerle veya tesisatın durumuna bakarak su olduğundan emin olun. Su olduğu halde bu hatalar silinmiyorsa sensörün değiştirilmesi gerekir.

2. Bar Göstergesinin Ekranda Sürekli Dalgalanması veya Kararsız Değerler Göstermesi

• Hata Kodları: Demirdöküm modellerinde F9 sensör arızası hatası.
• Olası Neden: Sensör soketlerinde oksitlenme oluşmuş olabilir veya parça içine sızan kılcal su sızıntıları voltaj sinyalini bozuyordur.
• Çözüm: Soket bağlantılarını ve kablo hattını temizleyin. Sorun devam ederse yeni bir basınç sondası montajı yapın.

3. Tesisata Su Basıldığı Halde Bar Göstergesinin Hiç Değişmemesi

• Olası Neden: Basınç sondasının ucundaki küçük su giriş deliği tesisat çamuru ve tortusuyla tamamen tıkanmıştır.
• Çözüm: Parçayı söküp temizlemeyi deneyebilirsiniz; ancak kılcal diyaframa zarar verme riski yüksek olduğundan, uzun vadeli çözüm için parçayı yenilemek en sağlıklısıdır.

4. Sensör Gövdesinden veya Bağlantı Noktasından Su Sızması

• Olası Neden: Sensör üzerindeki o-ring conta özelliğini yitirmiştir ya da dişli model takılırken aşırı sıkıldığı için gövdede çatlak oluşmuştur.
• Çözüm: Sadece contadan kaçırıyorsa o-ring değişimi yapılabilir; ancak plastik gövdede mikro çatlak varsa parça komple değişmelidir.

Usta Tavsiyesi: Yeni bir basınç sondası takmanıza rağmen hata kodları gitmiyorsa, kombi anakartından sensöre gelen kablo soketini bir multimetre ile ölçün. Karttan sensöre 5V besleme voltajı gelmiyorsa sorun sensörde değil, anakartın kendisinde veya kablo hattındaki bir kopuklukta olabilir.

teknikparca.com.tr Güvencesiyle Stoktan Hızlı Kargo!

Ferroli ve Demirdöküm kombilerinizle birebir uyumlu, yüksek hassasiyetli basınç sondası (transducer) çeşitleri teknikparca.com.tr kalitesi ve güvencesiyle kapınızda! Web sitemiz üzerinden kombi marka ve modelinize en uygun yedek parçayı kolayca seçebilir, aynı gün stoktan hızlı kargo ve avantajlı fiyat seçenekleriyle siparişinizi hemen oluşturabilirsiniz. Kombi bakım ustalarının ve teknik servislerin yıllardır güvendiği doğru adres ile cihazınızı ilk günkü hassasiyetine kavuşturun!

Önemli Bilgiler

• Model, seri ve üretim yılına göre ölçüler değişebilir. Montaj öncesi mevcut parça ile ölçü karşılaştırması yapılması önerilir.
• Uyum konusunda tereddüt yaşanması halinde, kombi model etiketi veya eski parça görseli ile karşılaştırma yapılması önerilir.
• Sitemizde bulunan tüm ürün görselleri ve kombi uyumluluk açıklamaları temsilidir.
• Sipariş vermeden önce cihazınıza uygunluğu konusunda destek hattımızdan bilgi alınız.
• Yanlış ürün veya ürün uyumsuzluğu nedeniyle gerçekleştirilen iptal veya iade işlemlerinde kargo bedeli müşteriye aittir.
• Satın alınan ürünlerin montajı ”Doğal Gaz Isıtma ve Gaz Yakıcı Cihaz Servis Personeli” yetki belgesi olan kişiler tarafından yapılması gerekir. Satılan ürünlerimiz ilgili kanun gereği 1 Yıl garantilidir ancak yetkisiz kişiler tarafından montajı yapılan ürünler garanti kapsamı dışında kalır. İade durumunda” Doğal Gaz Isıtma ve Gaz Yakıcı Cihaz Servis Personeli” yetki belgesi olan servis teknisyeni tarafından imzalı iade formu talep edeceğimizi bilmenizi isteriz. Sitemizden alışveriş yapan müşterilerimiz bu şartları kabul etmiş sayılır.
