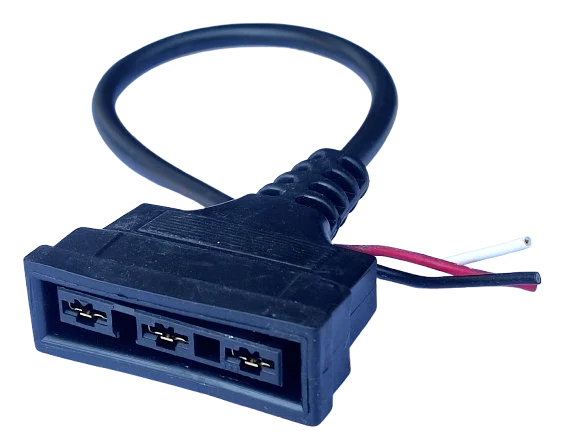

Kombi 3 Yollu Vana Motoru Bağlantı Kablosu

Kombi 3 Yollu Vana Motoru Bağlantı Kablosu – D003200041

Teknik Parametreler ve Fiziksel Yapı

• Ürün Sınıfı: Kombi Elektrik ve Kablo Grubu / Aktüatör Besleme Kablosu

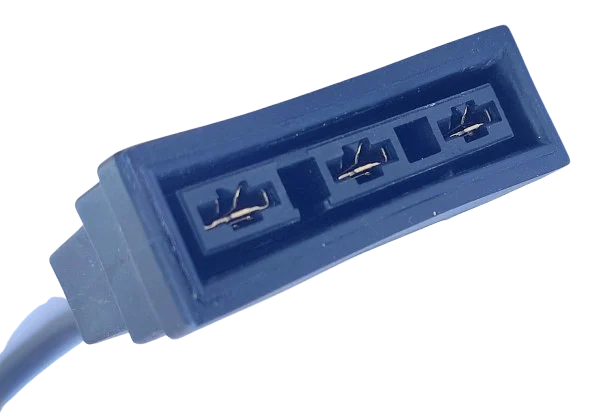

• Soket Tipi: 3 Pinli (Faz, Nötr, Sinyal/Yönlendirme), titreşime karşı kilitli (tırnaklı) plastik muhafazalı geçme fiş.
• Kablo Yapısı: Kombi içindeki yüksek ortam sıcaklıklarına dayanıklı, kırılmayı ve erimeyi önleyen silikon/PVC izoleli, çok telli esnek bakır iletken (3×0.50 veya cihaz standardına uygun).
• Paket İçeriği: 1 Adet Kombi 3 Yollu Vana Motoru Bağlantı Kablosu (Kablo uzunluğu ve anakart soket girişleri, standart 3 yollu motor tiplerine uyacak şekilde tasarlanmıştır).

Uyum Sağladığı Kombi Modelleri

Bu bağlantı kablosu, endüstri standardı olan 3 pinli Chunhui (siyah kasa) veya benzeri motor (aktüatör) kullanan birçok kombi markasıyla donanımsal uyum sağlar.

Uyumlu Sistemler: Demirdöküm, Vaillant, Protherm, Baymak, ECA, Bosch gibi standart 3 pinli soket yapısına sahip 3 yollu vana motoru barındıran tüm konvansiyonel ve yoğuşmalı cihazlarda kullanılabilir (Cihazınızın eski kablo soketi ile görseli karşılaştırmanız tavsiye edilir).

3 Yollu Vana Motoru Kablosu Ne İşe Yarar?

Kombi elektronik ana kartı, sıcak su veya kalorifer talebini algıladığında, 3 yollu vana motoruna bu kablo aracılığıyla elektrik (genellikle 220V) ve yönlendirme sinyali gönderir.

Kablo üzerinden gelen akım sayesinde motor, içindeki mili iterek veya çekerek hidrolik valfin yönünü değiştirir. Eğer bu kablo arızalanırsa, ana kart sağlamsa bile motor enerji alamaz, yönlendirme yapamaz ve kombi sıcak suyu peteklere kaçırır veya hiç sıcak su vermez.

Kablo Neden Arızalanır ve Yenilenmelidir?

Kombilerde 3 yollu vana gövdesi ile motor alt alta bulunur. Hidrolik gövdenin (iç takımın) zamanla su sızdırması durumunda, damlayan sular doğrudan motorun elektrik soketine girer. Bu durum kısa devreye (şaseye), ark (kıvılcım) oluşumuna ve kablo soketinin yanarak erimesine yol açar. Erimiş, oksitlenmiş veya tırnakları kırılmış bir kabloyu bantla onarmak cihazınızın anakartını yakma riski taşır, mutlaka yenisiyle değiştirilmelidir.

Avantajları Nelerdir?

Anakart Güvenliği: Isıya ve akıma dayanıklı izolasyonu sayesinde, kısa devre risklerini önler, pahalı ana kart arızalarının önüne geçer.

Tam Uyum ve Sabitlik: Kilitli orijinal soket tırnakları sayesinde kombi çalışırken oluşan titreşimlerle yerinden çıkmaz, temassızlık yaratmaz.

Ekonomik Onarım: Komple tesisat veya elektronik tamiri yerine, sadece yanan bağlantı noktasını yenileyerek cihazı hızla faal duruma getirir.

Kablo Arızası ve Değişim Gerektiren Belirtiler

Yaz Konumunda Sıcak Su Açınca Peteklerin Isınması

• Olası Nedeni: 3 yollu vana motorunun bozuk olması veya bu motora giden bağlantı kablosunda kopukluk/temassızlık olması sebebiyle motorun petek yolunu kapatamamasıdır.
• Çözüm Önerisi: Soket üzerinde yanık, yeşil renkli korozyon veya erime varsa kablo yenilenmelidir.

Motordan Ses Gelmemesi ve Cihazın Arızaya Geçmesi

• Olası Nedeni: Ana kart motora sinyal gönderdiği halde kablodaki bir iç kırık nedeniyle enerjinin motora ulaşamamasıdır.
• Çözüm Önerisi: Multimetre ile kablonun uçtan uca iletkenliği (kısa devre/bip testi) ölçülmeli, iletkenlik yoksa değiştirilmelidir.

Teknik Servis Ustaları İçin Emniyet ve Kullanım Uyarısı

Usta Tavsiyesi ve Kritik Kontrol Notu: Eğer müşterinin 3 yollu vana motoru soketi su temasından dolayı yanmış veya erimişse, sadece kabloyu veya motoru değiştirmek kalıcı çözüm sağlamaz. Su sızıntısına neden olan 3 yollu vana iç takımını (hidrolik gövde contalarını) mutlaka yenileyin veya tamir edin. Aksi takdirde yeni taktığınız kablo ve motor da kısa süre içinde tekrar suya maruz kalarak yanacaktır. Yeni kabloyu çekerken sıcak eşanjör borularına temas etmemesine (kablo bağı ile sabitlemeye) özen gösterin.

teknikparca.com.tr – Stoktan Gönderim, Hızlı Kargo Avantajı, Güvenilir Hizmet

Kombinizdeki yönlendirme arızalarını güvenle ve ekonomik olarak çözmenizi sağlayan Kombi 3 Yollu Vana Motoru Bağlantı Kablosu, teknikparca.com.tr güvencesiyle stoklarımızda! Güvenliğiniz için yalnızca standartlara uygun sarf malzemeleri sunan firmamız, siparişlerinizi stoktan aynı gün hızlı kargo ayrıcalığıyla sevk eder.

3 Yollu Vana Kablosu Hakkında Sıkça Sorulan Sorular

1. Bu kablo benim kombimdeki vana motoruna kesin uyar mı?
Piyasada yaygın olarak kullanılan siyah (Elbi tipi) ve benzeri kare kasalı 3 yollu vana motorlarının büyük bir çoğunluğu standart 3 pinli (yan yana üç diş) giriş yapısına sahiptir. Ürün görselindeki soket yapısı cihazınızdaki motorun girişiyle eşleşiyorsa %100 uyum sağlar.

2. Kablo bağlantı yönünü yanlış takarsam ne olur?
Plastik kilitli soketler, sadece tek bir yönde yuvasına girecek şekilde (asimetrik tırnaklı) tasarlanmıştır. Bu nedenle motor tarafındaki soketi yanlış takma (ters bağlama) ihtimaliniz fiziki olarak yoktur.

3. Motor çalışmıyor, sorun kabloda mı yoksa motorda mı nasıl anlarım?
Anakarttan gelen klemense veya soket uçlarına multimetre bağlayıp musluğu açtığınızda cihaza (kablo ucuna) 220V enerji geliyorsa ancak motor tepki vermiyorsa motor arızalıdır. Ancak kablo ucunda elektrik yoksa veya soket fiziksel olarak erimişse kablo/anakart arızası aranmalıdır.

4. Oksitlenen (yeşeren) soketi pas sökücü ile temizleyip kullansam olur mu?
Oksitlenme, bakır terminallerin iletkenliğini geri dönülemez şekilde bozar ve direnci artırır. Direnç artışı noktasal ısınmaya (ark) sebep olur ve bu da yangın veya anakart arızası riski taşır. Geçici temizlikler yerine kablonun yenilenmesi en güvenli tamir yöntemidir.

Önemli Bilgiler

• Model, seri ve üretim yılına göre ölçüler değişebilir. Montaj öncesi mevcut parça ile ölçü karşılaştırması yapılması önerilir.
• Uyum konusunda tereddüt yaşanması halinde, kombi model etiketi veya eski parça görseli ile karşılaştırma yapılması önerilir.
• Sitemizde bulunan tüm ürün görselleri ve kombi uyumluluk açıklamaları temsilidir.
• Sipariş vermeden önce cihazınıza uygunluğu konusunda destek hattımızdan bilgi alınız.
• Yanlış ürün veya ürün uyumsuzluğu nedeniyle gerçekleştirilen iptal veya iade işlemlerinde kargo bedeli müşteriye aittir.
• Satın alınan ürünlerin montajı ”Doğal Gaz Isıtma ve Gaz Yakıcı Cihaz Servis Personeli” yetki belgesi olan kişiler tarafından yapılması gerekir. Satılan ürünlerimiz ilgili kanun gereği 1 Yıl garantilidir ancak yetkisiz kişiler tarafından montajı yapılan ürünler garanti kapsamı dışında kalır. İade durumunda” Doğal Gaz Isıtma ve Gaz Yakıcı Cihaz Servis Personeli” yetki belgesi olan servis teknisyeni tarafından imzalı iade formu talep edeceğimizi bilmenizi isteriz. Sitemizden alışveriş yapan müşterilerimiz bu şartları kabul etmiş sayılır.
