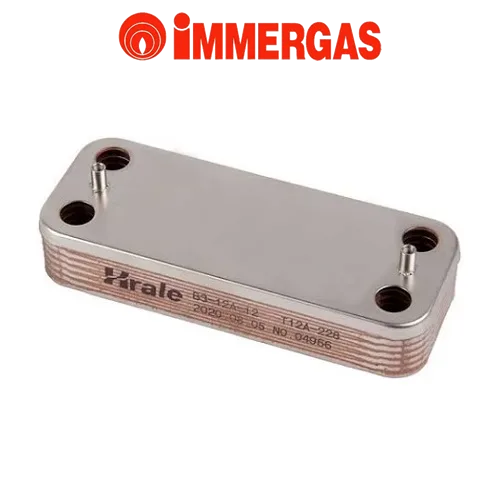

İmmergas Eolo Mini Victrix Alpha Eco Kombi 16 Plakalı Eşanjör

İmmergas Eolo Mini Victrix Alpha Eco Kombi 16 Plakalı Eşanjör

Teknik Parametreler ve Fiziksel Yapı

Ürün Sınıfı: Kombi Kullanım Sıcak Suyu Plaka (İkincil) Eşanjörü / Plate Heat Exchanger

Malzeme Kompozisyonu: Korozyona, kireçlenmeye ve şebeke suyu basınç şoklarına maksimum dayanıklılık sağlayan, birbirine bakır kaynakla (brazed) tutturulmuş yüksek kaliteli AISI 304 paslanmaz çelik plakalar.

Plaka Sayısı: 16 Plakalı (Plaka sayısı arttıkça sıcak su üretim kapasitesi ve ısı transfer yüzeyi artar).

Uyumlu Orijinal Kod Örnekleri: 1.022221

Paket İçeriği: 1 Adet İmmergas Uyumlu 16 Plakalı Eşanjör.

%100 Tam Uyum Sağladığı Kombi Marka ve Modelleri

Bu 16 plakalı eşanjör, hidrolik blok yapısı ve vida eksen mesafesi açısından aşağıdaki İmmergas kombi aileleri ile %100 milimetrik uyumludur:

• İmmergas Eolo Mini 24 kW / 28 kW (Hermetik modeller)
• İmmergas Victrix 24 / 26 / 32 (Premix Yoğuşmalı modeller)
• İmmergas Alpha 24 / 28 kW
• İmmergas Eco serisi tüm premix yoğuşmalı modeller

İmmergas 16 Plakalı Eşanjör Ne İşe Yarar?
Kombilerde iki adet eşanjör bulunur. Ana (primer) eşanjör doğrudan alevle kalorifer suyunu ısıtırken; plaka (sekonder) eşanjör ise musluğu açtığınızda devreye girer. Ana eşanjörden gelen sıcak kalorifer suyu ile şebekeden gelen soğuk su bu 16 plakanın arkalı önlü kanallarından birbirine karışmadan geçer.

Plakalar arasındaki bu hızlı ısı transferi sayesinde musluğunuzdan akacak olan kullanım sıcak suyu saniyeler içinde ideal dereceye ulaştırılır. Plaka sayısının 16 olması, suyun daha geniş bir yüzeye yayılmasını ve ani debi değişikliklerinde bile suyun soğumadan sabit sıcaklıkta kalmasını sağlar.

Doğru Parça Seçimi İçin Nelere Dikkat Edilmelidir?

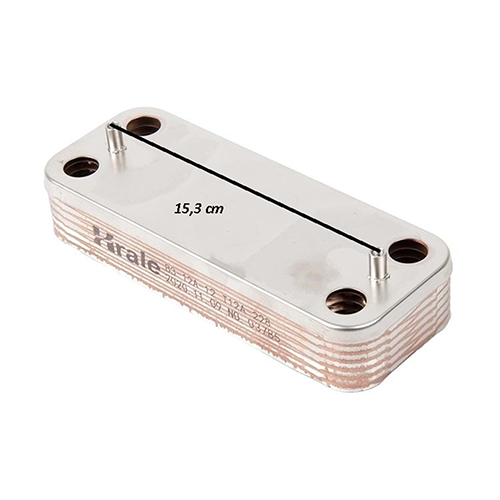

Vida ve Bağlantı Saplama Mesafesi: İmmergas kombilerde kullanılan plaka eşanjörlerin arka yüzeyindeki iki sabitleme vidası (saplama) arasındaki mesafenin eski parçanızla aynı olduğunu doğrulayın.

Plaka Sayısı Karşılaştırması: Cihazınızın içinden orijinal olarak 12 veya 14 plakalı bir eşanjör çıkmış olsa dahi, bağlantı ölçüleri kurtardığı sürece 16 plakalı bu modeli takarak daha yüksek sıcak su verimi elde edebilirsiniz. Ancak fiziksel derinliğin kombi içindeki hidrolik alana sığacağını gözle kontrol etmeniz önerilir.

Montaj ve Servis Bilgilendirmesi

Plaka eşanjörün montajı, su sızdırmazlığı ve elektronik komponentlerin korunması açısından son derece hassas bir işlemdir. Lütfen aşağıdaki sıralamayı eksiksiz takip edin:

1. Enerji ve Girişleri Kapatın: Emniyet Adımı
Kombinin bağlı olduğu elektrik sigortasını indirin. Kombi altındaki soğuk su giriş vanasını ve kalorifer gidiş-dönüş vanalarını tamamen kapatın.

2.Cihaz İçindeki Suyu Tahliye Edin: Basınç Sıfırlama
Kombi içindeki suyu, tahliye musluğunu (boşaltma vanasını) açarak tamamen boşaltın. Manometredeki (bar göstergesi) değerin 0 bar olduğundan emin olun. Ayrıca musluk yönündeki suyu boşaltmak için evdeki en alt seviyedeki sıcak su musluğunu açık bırakın.

3.Eski Eşanjörü Sökün: Fiziksel Ayrım
Eşanjörü hidrolik bloğa sabitleyen iki adet vidayı (genellikle yıldız veya alyan başlıdır) dikkatlice sökün. Parçayı yerinden çıkarırken içinden akacak olan az miktardaki suyu toplamak için altına emici bir bez yerleştirin.

4Contaları Yenileyin ve Montajı Yapın: Sızdırmazlık
4 adet yeni o-ring contayı hidrolik bloktaki yuvalara düzgünce yerleştirin. Kaymayı önlemek için contaları hafifçe gresleyebilirsiniz. Yeni 16 plakalı eşanjörü vidalayarak yataklarına tam oturmasını sağlayın. Vidaları dengeli ve karşılıklı olarak sıkın.

5.Sisteme Su Verin ve Hava Alın: Devreye Alma
Kombi doldurma musluğunu açarak kalorifer tesisat basıncını 1.5 bar seviyesine getirin. Kombiyi çalıştırmadan önce bağlantı noktalarında kaçak olup olmadığını kontrol edin. Ardından sıcak su musluğunu açarak sistemin havasını tahliye edin ve sigortayı açın.

Avantajları Nelerdir?

Kesintisiz Sıcak Su Konforu: 16 plakalı genişletilmiş yüzey alanı sayesinde suyun bir anda buz gibi soğuması veya aşırı ısınması (dalgalanma) problemi tamamen ortadan kalkar.

Maksimum Yakıt Tasarrufu: Isı transferi çok hızlı gerçekleştiği için kombi musluk suyunu ısıtmak adına fazladan gaz yakmak zorunda kalmaz.

Uzun Ömürlü Malzeme: AISI 304 paslanmaz çelik gövde, kireçli şebeke sularına ve tortulaşmaya karşı yüksek mukavemet gösterir.

İmmergas 16 Plakalı Eşanjör Arıza Belirtileri (Ne Zaman Değişmeli?)

• Sıcak Su Kullanırken Kombinin Aşırı Isınıp Kapanması ve E27 / E28 Hata Kodları

Olası Nedeni: Eşanjörün içindeki kılcal kanallar kireç veya tesisat çamuru ile tıkanmıştır. Kalorifer suyu eşanjörün içinden rahat geçemediği için ısıyı musluk suyuna aktaramaz, cihaz içinde ısı birikir ve limit termostat arızaya geçer.

Çözüm Önerisi: Eşanjör sökülerek kimyasal ile temizlenmeli; gözenekler tamamen kapandıysa parça yenisiyle değiştirilmelidir.

• Musluktan Sıcak Su Yerine Sürekli Ilık veya Soğuk Su Akması

Olası Nedeni: Plakalar arasındaki ısı transfer katsayısı kireç kaplanması nedeniyle düşmüştür ya da 3 yollu vana suyu kaçırıyordur. Eğer 3 yollu vana sağlamsa sorun doğrudan plaka eşanjörün işlevini yitirmesidir.

Çözüm Önerisi: 16 plakalı yeni eşanjör montajı ile sıcak su üretimi eski performansına döndürülür.

• Kombi Su Basıncının (Barın) Kendi Kendine Sürekli Yükselmesi ve 3 Bar Emniyetinden Su Kaçırması

Olası Nedeni: Plaka eşanjörün içindeki paslanmaz çelik plakalar zamanla delinmiştir (iç kaçak). Şebekeden gelen yüksek basınçlı temiz su, delik üzerinden kalorifer hattına sızar ve kombi barını sürekli yükseltir.

Çözüm Önerisi: Bu durum tesisat için tehlikelidir; plaka eşanjörün vakit kaybetmeden değiştirilmesi şarttır.

Teknik Servis Ustaları İçin Emniyet ve Kullanım Uyarısı

Önemli Not: Delinmiş veya tıkanmış plaka eşanjör arızalarında, sisteme sadece yeni parça takmak kalıcı çözüm sağlamayabilir. Eğer tesisat suyu çok kirli ve siyah çamurluysa, yeni takılan 16 plakalı eşanjör de birkaç hafta içinde yeniden tıkanacaktır. Bu nedenle usta teknisyenlerin parça değişimi esnasında mutlaka kalorifer dönüş filtresini temizlemesi ve müşteriye tesisat yıkama (petek temizliği) önermesi iş sağlığı ve müşteri memnuniyeti açısından kritik önem taşır.

teknikparca.com.tr – Stoktan Gönderim, Hızlı Kargo Avantajı, Güvenilir Hizmet

İmmergas kombilerinizde kış aylarında sıcak su mağduriyeti yaşamamanız için tasarlanmış OEM kalitesindeki 16 plakalı plaka eşanjör, teknikparca.com.tr güvencesiyle bir tık uzağınızda! Kombi teknik servislerinin ve bakım profesyonellerinin yıllardır yedek parça tedariğinde ilk tercihi olan teknikparca.com.tr, geniş stok ağı sayesinde siparişlerinizi aynı gün stoktan hızlı kargo avantajıyla adresinize ulaştırır. Güvenli alışveriş ve doğru parçanın merkezi teknikparca.com.tr ile kombiniz emin ellerde!

İmmergas 16 Plakalı Eşanjör Hakkında Sıkça Sorulan Sorular

1. Kombimden orijinal olarak 12 plakalı eşanjör çıktı, yerine 16 plakalı takabilir miyim?
-Evet, takabilirsiniz. Eksen ölçüleri ve sabitleme vida mesafeleri aynı olduğu sürece 12 veya 14 plakalı eşanjör yerine 16 plakalı takılması kombiye hiçbir zarar vermez; aksine sıcak su üretim kapasitesini artırarak daha konforlu ve dalgalanmasız bir sıcak su deneyimi sunar.

2. Plaka eşanjörün delindiği (iç kaçak yaptığı) kesin olarak nasıl anlaşılır?
-Kombinizin altındaki su doldurma musluğu tamamen kapalı olduğu halde, dijital veya mekanik bar göstergesi kendi kendine sürekli yükseliyor ve 3 barı geçip alttan su akıtıyorsa plaka eşanjörünüz içeriden delinmiştir. Şebeke suyu kalorifer hattına karışıyordur ve parçanın acilen değişmesi gerekir.

3. Tıkanan plaka eşanjör kimyasal ilaçla temizlenerek tekrar kullanılabilir mi?
-Kireçlenme veya hafif çamurlanma durumlarında porçöz veya özel tesisat kimyasalları ile temizlik yapılabilir. Ancak çok yoğun tıkanıklıklarda veya asidin plakaları eritme riskine karşı, kalıcı, garantili ve güvenli çözüm her zaman parçayı sıfır OEM parça ile yenilemektir.

4. Sıcak suyu açtığımda kombi çalışıyor ama musluktan su çok az (kısık) akıyor, sebep bu parça mıdır?
-Eğer evdeki soğuk su normal şiddette akıyor ama sıcak suyu açtığınızda debi çok düşüyorsa, plaka eşanjörün şebeke suyu giriş kanalları kireçten dolayı tamamen daralmış veya tıkanmış demektir. Parçanın değişmesi suyun akış hızını normale döndürecektir.

5. Plaka eşanjör değişimi esnasında contaları değiştirmek zorunlu mu?
-Kesinlikle zorunludur. Eski contalar yüksek sıcaklık ve basınç altında ezilerek formunu kaybeder. Yeni eşanjörü eski contalarla takarsanız, vidaları ne kadar sıkarsanız sıkın yüksek ihtimalle sızdırma yapacaktır. Bu nedenle ürünümüzle birlikte 4 adet sıfır o-ring contayı mutlaka kullanmalısınız. Yeni o-ringleri sitemizden temin edebilirsiniz.
